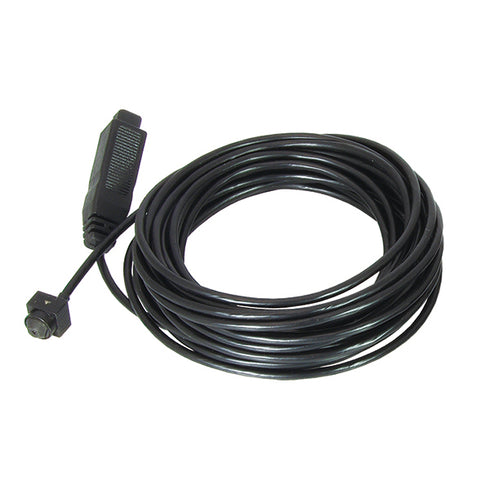

【CM-D6L】
9mm角極小サイズ円錐ピンホール採用 超小型CMOSカメラ(ケーブル5m仕様)
型番: CM-D6L
販売元: サンメカトロニクス
- 9mm角の極小サイズ超小型カメラ
- CM-D6のケーブル長5mモデル
- 39万画素CMOSイメージセンサー搭載
- CVBS出力に対応
- ピント調整可能なレンズを採用
[納期区分] 通常納期：当日～翌営業日以内に出荷
【商品説明】9mm角極小サイズ円錐ピンホール採用 超小型CMOSカメラ(ケーブル5m仕様) CM-D6L

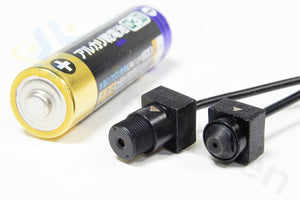

9mm角の小型カメラヘッド
CM-D6Lのカメラヘッド部の外寸は、9(H)×9(W)mmと非常に小型なデザインとなっています。
※写真左が「CM-D7L」、右が「CM-D6L」になります。

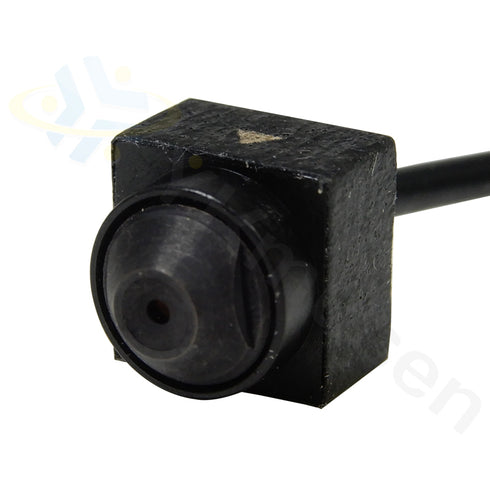

ピント調整可能なレンズを採用し、機器の組み込みにも使用できる超小型カメラ
CM-D6Lは指先ほどの大きさの超小型カメラです。本体は1円玉よりも小さく、超軽量なので機器への組み込みカメラとしても活躍が期待できます。また、CM-D6Lはピント調整が可能なピンホールレンズを採用しました。これにより接写(マクロ)撮影にも対応し、幅広い用途でご使用いただくことができます。接写撮影時は被写体まで約1.5cmの距離まで接近させて撮影することができます。

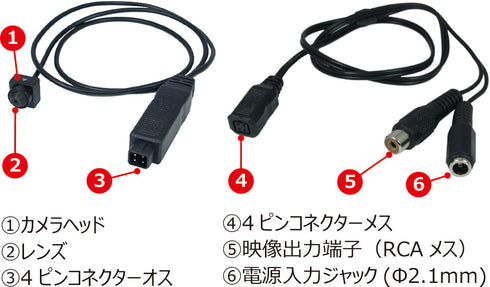

CM-D6L 各部名称
CM-D6Lは本体から約52cmのケーブルが出力され、末尾が4ピンコネクタのオス端子になります。付属品の分岐ケーブルに4ピンコネクタのメス端子があり、そちらに接続します。分岐ケーブルの長さは約60cmあり、末尾で映像出力端子（RCA）と電源入力端子に分岐します。 超小型サイズゆえにケーブルも細い為、お取り扱いには注意が必要です。 また、駆動電圧はDC9V～12Vの幅広い電圧に対応します。
【9mm角極小サイズ円錐ピンホール採用超小型CMOSカメラ(ケーブル5m仕様) CM-D6L】のご紹介
CM-D6Lは「CM-D6」のカメラケーブル5m仕様になります。CM-D6同様に9mm角の極めて小型な筐体に39万画素CMOSイメージセンサーを搭載したサイズにこだわった超小型カラーCMOSカメラです。そのサイズだけでなく、最低被写体照度も0.3Luxを有するなどスペックも充実しています。また、フォーカス調整が可能ですので、近接撮影にも対応しています。本体のコンパクトさから機器への組み込み用のカメラとして活躍が期待でき、省スペースで接写撮影を行いたいシーンでも活躍が期待できる小型カメラです。
CM-D6Lに搭載するイメージセンサーは39万画素1/4インチCMOSイメージセンサーを搭載し、水平解像度は480TVラインとアナログカメラ映像となります。また、最低被写体照度は0.3LuxとCMOSとしてはそこそこの低照度撮影能力を有しています。
CM-D6Lで実際に撮影した画質を見た印象として、アナログカメラのCMOSイメージセンサーを搭載したカメラ映像としては標準的な画質であると思います。
また、CM-D6Lはf3.5の円錐形状のピンホールレンズを採用しており、機器に組み込む際にレンズ部分の露出を最も少なく出来るレンズを採用しています。レンズはピンホールレンズとなりますが、フォーカス調整が可能な為、最短撮影距離約1.5cm程度までの接写(マクロ)撮影にも対応します。
CM-D6Lはとにかく超小型サイズを目指して開発された製品であり、決して超高画質とは言えませんが、防犯カメラの死角補助用の防犯カメラとしてご利用いただいたり、機器の組み込み用、接写撮影用等、ちょっとした特殊な用途で活躍が期待出来る超小型カメラだと言えます。
【撮影画像】9mm角極小サイズ円錐ピンホール採用 超小型CMOSカメラ(ケーブル5m仕様) CM-D6L
CM-D6Lで撮影した実際の画像です。
パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。
CM-D6L 屋内撮影画像
カメラから約40cm離れた被写体を撮影した画像です。1/4インチ39万画素CMOSイメージセンサーを搭載しています。有効画素数は712 x 552で、画質はアナログ画質映像となります。
CM-D6L 屋外撮影画像
事務所外を撮影した画像です。1/4インチ39万画素CMOSイメージセンサーを搭載しています。有効画素数は712 x 552で、画質はアナログ画質映像となります。
CM-D6L 低照度撮影画像
カメラから約40cm離れた被写体を低照度撮影した画像です。最低被写体照度は0.3Luxとなっていますが、3Lux程度でノイジーな映像となります。とは言え、被写体の確認自体は出来ており、もう少し照度を下げても撮影ができる為、そこそこの感度は有していると言えます。
【仕様・アクセサリー】9mm角極小サイズ円錐ピンホール採用 超小型CMOSカメラ(ケーブル5m仕様) CM-D6L
CM-D6L 仕様
| 製品名 | CM-D6L |
| 撮像素子 | 1/4インチカラーCMOSイメージセンサー |
| 信号方式 | NTSC |
| 有効画素数 | 712×552 |
| 水平解像度 | 480TVライン |
| 最低被写体照度 | 0.3Lux / F1.2 |
| シャッタースピード | 1/60～1/200,000 |
| ビデオ出力 | 1Vp-p,75Ω コンポジット |
| レンズ | f3.5mm |
| 画角 | 54度 |
| 電源 | DC9V～DC12V / 80mA（最大） |
| 外形寸法 | 9(幅)×9(高)×10.5(奥行) mm ケーブル長5m |
| 重量 (コード部含まず) | 約61g |
| 同梱内容 | CM-D6L本体 分岐ケーブル 取扱説明書 製品保証書(保証期間：6ヶ月) |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
- CM-D6の写真、画像を共通使用しておりますが、商品としてはケーブル長のみの違いとなります。
- CM-D6Lはその性質上、ケーブルが非常に繊細に作られています。ケーブルの結線部などに大きな張力をかけない様ご注意下さい。いかなる場合でもあっても、ケーブルが切断された際は有償修理となりますのでご注意下さい。
- CM-D6Lを電池でご利用いただく場合、オキシライド電池、エボルタ、エネループなどの充電池は使用しないで下さい。使用した場合、CM-D6Lが故障する可能性がありますので、必ず乾電池をご利用下さい。
CM-D6L アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【DCV-〇〇ケーブル】がお薦めです。 |
| DC9V-1.3A-ACアダプター | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途DC9V-1.3Aスイッチング式ACアダプターをお買い求め下さい。 |
| 電池ボックス B-9 | 本商品を電池で使用される場合は、DC9V出力の電池ボックス【B-9】をお買い求め下さい。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、CVBSに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】9mm角極小サイズ円錐ピンホール採用 超小型CMOSカメラ(ケーブル5m仕様) CM-D6L
電池での使用はできますか？
単3乾電池6本タイプの電池ボックス【B-9】をご使用いただくことで、乾電池によるご使用が可能です。
