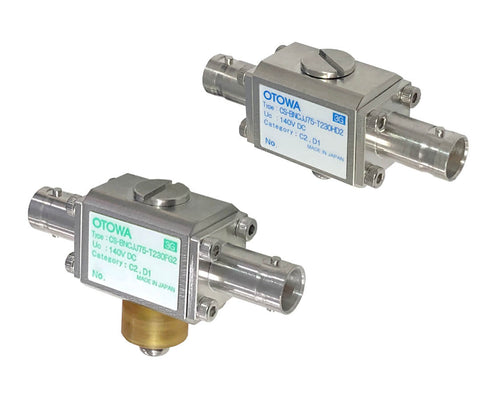

【商品説明】ハイビジョンITVカメラ用SPD（同軸用SPD） CS-BNCJJ75-T90HD2
ITV・監視カメラ雷サージ保護用SPD
CS-BNCJJ75-T90HD2はITV・監視カメラを雷サージから保護する同軸ケーブル用SPDです。
※必ず接地を取る必要があります。
ハイビジョンのITVカメラで使用される各種信号伝送規格に対応
CS-BNCJJ75-T90HD2はITV・監視カメラで使用される各種信号伝送規格に対応します。
- SD-SDI
- HD-SDI
- 3D-SDI
- EX-SDI
- HD-CVI
- HD-TVI
- AHD
電源重畳、同軸LANコンバーターのPoE給電に対応
CS-BNCJJ75-T90HD2は電源重畳式のITV・監視カメラの保護に対応します。
ワンケーブルカメラ、PoCカメラ等で、同軸ケーブルに映像と電源を重畳化させて伝送するシステムにも対応できます。
また、同軸LANコンバーター（PoEエクステンダー）により、同軸ケーブルを使用してネットワーク伝送を行う場合の保護にも対応します。
※最大連続使用電圧がDC60Vを超える場合には、CS-BNCJJ75-T230HD2をご使用ください。
DINレールへの取り付けに対応
同軸ケーブルSPD用DINレール取付キット
【CS-DIN-KIT】
CS-BNCJJ75-T90HD2は別売のDINレール取付キット CS-DIN-KIT を使用して、DINレールへの取り付けが可能です。

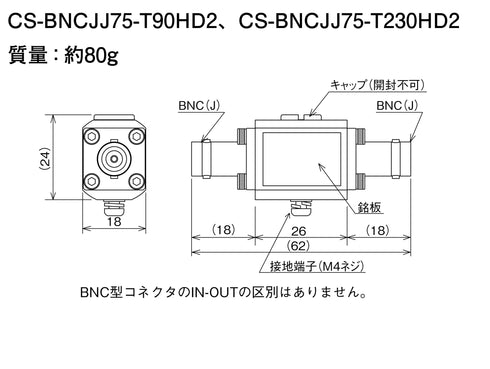

CS-BNCJJ75-T90HD2 本体寸法図
【ハイビジョンITVカメラ用SPD（同軸用SPD）CS-BNCJJ75-T90HD2】のご紹介
CS-BNCJJ75-T90HD2は国内の雷対策機器専門メーカーである音羽電機工業製の同軸ケーブル用SPDです。ITV・監視カメラを同軸ケーブル経由で流入する雷サージから保護します。
CS-BNCJJ75-T90HD2はハイビジョンのITVカメラで使用される各種信号伝送規格に対応することで、防犯カメラ、監視カメラ全般に対応し、電源重畳式のITV・監視カメラの保護にも対応します。その為、ワンケーブルカメラ、PoCカメラ等で、同軸ケーブルに映像と電源を重畳化させて伝送するシステムの保護にも使用できます。
また、IPカメラ、ネットワークカメラを運用時に、同軸LANコンバーター（PoEエクステンダー）を用いて同軸ケーブルを使用してネットワーク伝送を行う場合の保護にも対応します。
CS-BNCJJ75-T90HD2は主にコントロール盤側（集約側）に使用し、最大連続使用電圧はDC60Vまでとなります。最大連続使用電圧がDC60Vを超える場合には、CS-BNCJJ75-T230HD2をご使用ください。
さらに詳しい情報は音羽電機工業【ハイビジョンITVカメラ用SPD CS-BNCJJ75シリーズ】のページをご確認ください。
【特性表・アクセサリー】ハイビジョンITVカメラ用SPD（同軸用SPD） CS-BNCJJ75-T90HD2
CS-BNCJJ75-T90HD2
特性表
| 形式 | 伝送周波数帯域 | 最大連続使用 電圧Uc |
最大許容 電力 |
挿入損失 | VSWR | コネクタ | インピーダンス | 電圧防護レベルUp | インパルス耐久性注1） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100kHz～1.5GHz | 1.5GHz～2.2GHz | 2.2GHz～3.0GHz | 100kHz～1.5GHz | 1.5GHz～2.2GHz | 2.2GHz～3.0GHz | 線間 | 対地間 | C2(8/20μs) | D1(10/350μs) | ||||||
| CS-BNCJJ75-T90HD2 | 100kHz～3.0GHz | 60V DC | 50W | 0.2dB以下 | 0.4dB以下 | 0.6dB以下 | 1.1以下 | 1.2以下 | 1.4以下 | BNC型 | 75Ω | - | 630V | 20kA | 2.5kA |
※カテゴリC2､D1に対応。インパルス耐久性C2:8/20μs 20kA(正負・各5回・計10回）、D1：10/350μs 2．5kA(正負・各1回・計2回）
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
- 本商品を使用したとしても、直撃雷や強力な誘導雷などの条件によっては、保護対象機器を保護できない場合もございますのであらかじめご了承ください。
CS-BNCJJ75-T90HD2 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| CS-DIN-KIT | 本商品は取り付け金具類は付属しておりません。 別売のDINレール取付キット CS-DIN-KIT を使用して、DINレールへの取り付けが可能です。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】ハイビジョンITVカメラ用SPD（同軸用SPD） CS-BNCJJ75-T90HD2
雷被害は防げますか？
本商品を正しく取り付けることで、雷被害を抑えることは可能ですが、直撃雷や強力な誘導雷などの条件によっては、保護対象機器を保護できない場合もございます。
雷被害を完全に防ぐものではございませんのであらかじめご了承ください。
また、取り付けは電気工事士等の専門家へご依頼ください。
