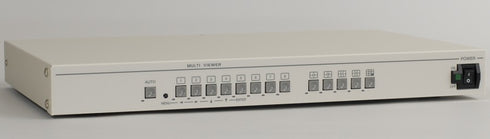

【DMV-800】
画面8分割器マルチビューワ
型番: DMV-800
販売元: アルテックス
- 国内画像処理機器専門メーカー「Artics」製画面分割器
- 単画面/4/6/9分割表示が可能なプロユース8分割器
- 日本語メニュー表示
- CVBS入力に対応
[納期区分] お取り寄せ：4～10営業日以内に出荷
【商品説明】画面8分割器マルチビューワ DMV-800
画面8分割器

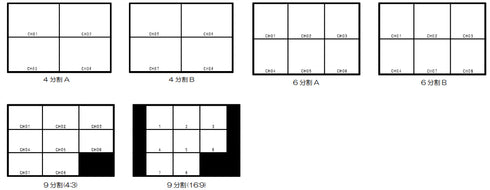

DMV-800は最大8台までの防犯カメラ映像等を単画面1～8チャンネル、4分割画面A、4分割画面B、6分割画面A、6分割画面B、9分割画面（8画面表示）で表示可能な画面8分割器です。1/60リフレッシュなのでフレーム落ちの無い滑らかな動画映像を画面上に再現することができます。

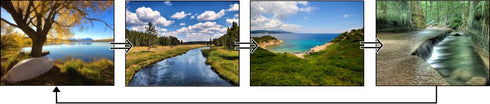

ノイズレスシーケンシャル機能
DMV-800は1秒～999秒間隔で表示画面を切り換えるシーケンシャル機能を搭載しています。1/60リフレッシュなので画面切替時のノイズが出ず、ストレスのないスムーズな画面切換が可能です。また、スキップ(表示しない)チャンネルの指定もできます。
その他機能
- QA（1～4CH固定）およびQB（5～8CH固定）の4分割専用出力を備えています。
- オート シーケンシャル機能を備えています。
- 分割画面に任意のカメラ映像を配置できます。
- チャンネルごとに鏡像を設定できます。
- 映像サイズを選択できます。
- 各画面のアスペクト比を選択できます（4:3 / 16:9 / 6分割のみFULL）。
- ビデオロス検出機能を備えています。
- 各チャンネルに最長10文字のタイトルを挿入できます。
- アラーム入力端子､またはリモート入力端子を備えています。
- アラーム信号出力を備えていますので､ブザー等を接続できます。
- RS-232C,RS-485の外部制御を備えています。

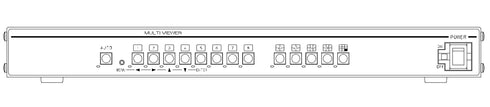

DMV-800 本体前面

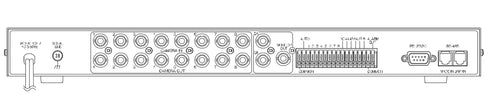

DMV-800 本体背面

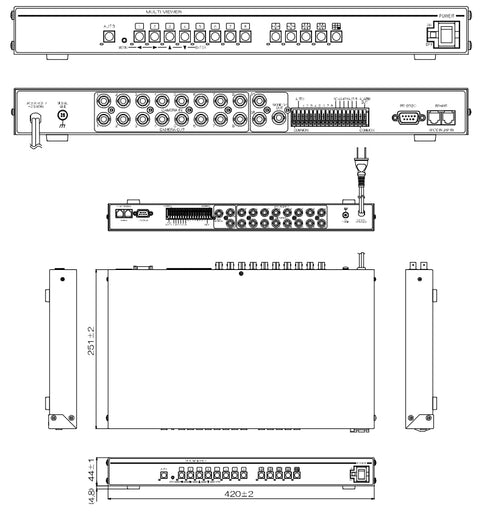

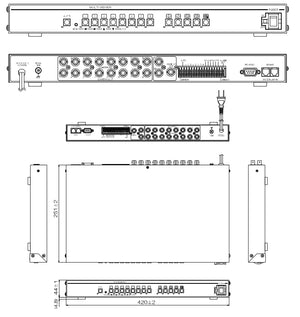

DMV-800 本体寸法図
DMV-800 アクセサリー
DMV-800のアクセサリーとして下記アクセサリーをご用意しております。
それぞれ価格、納期お問い合わせ品となりますので、必要な場合はお問い合わせ下さい。
- 19インチラックマウント金具・1台用（JIS/EIA）
【画面8分割器 DMV-800】のご紹介
DMV-800は国内画像処理機器専門メーカー「Artics」製の業務用プロユース向け画面8分割器です。表示方法は単画面表示、4分割表示、6分割表示、9分割表示（8画面表示）が可能です。DMV-800には高速処理が可能なチップを搭載されており、モニター映像表示は単画面、4分割表示画面、6分割表示画面、9分割表示画面（8分割表示）共に1/60リフレッシュに対応することでフレーム落ちの無い滑らかな動画表示が可能です。シーケンシャル機能時もノイズレスのシームレスでの画面切換が可能で高性能シーケンシャルスイッチャーとしてもご利用いただくことができます。 DMV-800の端子にはアラーム入出力も備わっており、防犯用途から工業用・産業用の画面8分割器としてご活用いただける画面8分割器です。
「Artics」
国内画像処理機器専門メーカーです。
国内の自社工場で製造を行っておりますので保守性が高く、高品質・高アフター製品をご提供致します。
【仕様・アクセサリー】画面8分割器マルチビューワ DMV-800
DMV-800 仕様
| 映像方式 | NTSC方式準拠 |
| カメラ映像入力 | 8系統(ループスルー付) BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF) |
| モニタ映像出力 (メイン) |
1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡 |
| 4分割画面専用出力 | 2系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡 QA：1～4チャンネル4分割専用 QB：5～8チャンネル4分割専用 |
| 映像出力表示(メイン) | 単画面1～8チャンネル 4分割A(1～4チャンネル) 4分割B(5～8チャンネル) 6分割A(1～6チャンネル) 6分割B(1～4，7，8チャンネル) 9分割(1～8チャンネル，右下黒表示) 自動切換え すべて1/60(秒)リフレッシュ ノイズレス |
| 自動切換え (オートシーケンス) |
単画面1～8チャンネルのみの自動切換え 分割画面(4A，4B，6A，6B，9)のみの自動切換え 単画面，分割画面のミックス 各画面ごとに0～99(秒)の表示時間を設定可 |
| 表示画素 | 画面 | 映像サイズ | アスペクト比 | 画素数 |
| 単画面 | ノーマル | 4:3 16:9 |
672×456 504×456 |
|
| ラージ | 4:3 16:9 |
712×480 528×480 |
||
| 4分割画面 | ノーマル | 4:3 16:9 |
672×456 504×456 |
|
| ラージ | 4:3 16:9 |
708×480 528×480 |
||
| 6分割画面 | ノーマル | 4:3 16:9 FULL |
672×(152×2) 672×(204×2) 672×456 |
|
| ラージ | 4:3 16:9 FULL |
708×(160×2) 708×(212×2) 708×480 |
||
| 9分割画面 | ノーマル | 4:3 16:9 |
672×456 504×456 |
|
| ラージ | 4:3 16:9 |
708×480 528×480 |
| 制御信号入出力端子 | 端子台 アラーム/リモートをメニューにて選択 アラーム入力8系統(1～8ch)無電圧メイク/ブレイク接点 リモート入力14系統(自動切換え,各単画面,各分割画面) 無電圧メイク接点無電圧メイク接点 アラーム出力1系統 オープンコレクタ DC12V 100mA以下 |
| アラーム機能 | アラーム入力チャンネルの単画面表示 アラーム保持モード：INT./EXT. 検出接点：メイク/ブレイク INT.保持時間：約003～999秒に可変 アラーム解除後動作：戻る/そのまま アラーム表示：ON/OFF |
| RS-232C | RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス (インチネジ#4-40UNC) |
| RS-485 | RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
| ビデオロス検出 | カメラ映像入力1～8の無入力状態を検出 検出：ON/OFF ビデオ ロス表示：ON/OFF 信号出力：ON/OFF 無入力画面背景色：黒/青 |
| タイトル表示 | 各チャンネル最長10文字まで 英,数,記号,カタカナ 単画面のみ表示位置可変 分割画面表示位置は中央下部 |
| 分割画面ボーダーライン | OFF/WHITE/GRAY/BLACK |
| 鏡像 | 左右（水平）鏡像を各チャンネルごとに設定可 |
| チャンネル配置 | 分割画面のチャンネルを任意に配置可 同チャンネルを同画面に表示不可 4分割専用出力は固定 |
| 映像レベル | 明るさ、コントラスト、クロマ色相、色調 各チャンネルごと各256段階に調整可 |
| 挿入文字位置 | タイトル、メニュー、メッセージ等の表示位置微調整 左右（水平）方向：16段階 上下（垂直）方向：16段階 |
| ボタンロック機能 | 単画面1～8/分割画面/自動切換えの表示をロックし､ボタン操作を禁止する |
| 使用温湿度 | 0～40℃ RH20～90%（ただし､結露しないこと） |
| 電源電圧/消費電力 | AC100V 50/60Hz 約9W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 | 420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部除く) |
| 筐体色 | アイボリィ |
| 質量 | 約2.9Kg |
| 付属品 | 取扱説明書 |
| 別売品 | 専用リモート コントローラー RMC-800 19インチ ラックマウント金具(JIS/EIA) |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
DMV-800 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| RMC-800 | 8チャンネル リモートコントローラー |
| DTC-P09S | D-subコネクター/端子台変換器 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】画面8分割器マルチビューワ DMV-800
アナログHDカメラの入力はできますか？
本商品はCVBS（アナログ）カメラ入力専用モデルとなります。アナログHDカメラの映像入力には対応しておりません。
CVBS（アナログ）出力切替が可能なモデルでしたら入力は可能です。
