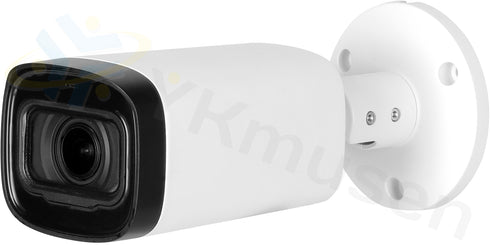

【HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2】
4in1マルチフォーマット
5MP電動VFレンズ・IR搭載バレット型防犯カメラ
型番: HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2
販売元: Dahua
- 最大25fps@5MP（16：9ビデオ出力）
- AHD/HD-TVI/HD-CVI/CVBS切替可能の4in1モデル
- f2.7～f12mm電動バリフォーカルレンズ搭載
- 最大60m照射・スマートIR対応赤外線照射機能搭載
- DC12V駆動 / POC（HD-CVIのみ対応）
※こちらの商品はOEM型番での納品となります。
[納期区分] お取り寄せ：3～4営業日以内に出荷
【商品説明】4in1マルチフォーマット5MP電動VFレンズ・IR搭載バレット型防犯カメラ HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2
映像規格多方式対応の4in1モデル
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2は多方式の映像規格に対応した4in1モデルとなります。HDCVI、AHD、HD-TVI、CVBS(アナログ)※NTSC/PALの4つの映像規格に対応した4in1カメラです。組み合わせる録画機器に応じて映像方式を切り替えて使用することができるのでマルチにご活用いただくことができます。
【ご注意】
1．映像方式の切替について
映像方式の切替にはUTC制御に対応したレコーダーが必要となります。
また、レコーダー側で入力受付ができない（対応していない）映像方式に切り替えてしまった場合、映像が表示されなくなり、映像方式の切替ができなくなったり、UTC制御ができなくなる場合があります。映像方式を変更する際はご注意下さい。万が一、映像が表示されなくなった場合は修理扱いによる対応となります。
2．解像度について
AHD出力時は4MP（2560×1440）解像度となります。
5MP（2880×1620）解像度で表示、録画したい場合には、5MPに対応したHD-CVIレコーダーと組み合わせてご使用下さい。
3．対応レコーダーについて
本製品は4MP・5MP対応モデルとなります。2MP対応のレコーダーでは映像が表示されない為、4MP・5MP対応のレコーダーと組み合わせてご使用下さい。
4．出荷時の映像方式について
出荷時はAHD出荷となります。別映像方式をご希望の場合、ご注文時にお知らせ下さい。
5．CVBS（アナログ）出力に切り替えた場合、UTCが使用できなくなります。
その為、CVBS（アナログ）に切り替えた後、他の映像方式には切り替えられなくなりますのでご注意下さい。
電源重畳（PoC）に対応
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2は映像フォーマットHD-CVI方式時のみ、PoC（電源重畳）に対応したレコーダーと組み合わせることで同軸ケーブル1本で配線を行うことができる電源重畳（PoC）に対応します。
1/2.7インチ 5メガピクセルプログレッシブCMOS搭載
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2は1/2.7インチ 5メガピクセルプログレッシブCMOSを搭載し、5MP（2880×1620）の高解像度による撮影が可能です。
※AHD出力時は4MP（2560×1440）解像度出力となります。
f2.7mm～f12mm電動バリフォーカルレンズ搭載
HAC-HFW1500RN-Z-IRE6-2712-S2はf2.7mm～f12mmの電動バリフォーカルレンズを搭載しています。調整幅は水平画角34～107°、垂直画角19～55°まで調整することができ、レンズ調整を電動で行うことができる為、フォーカス調整を含めレンズ調整の作業性を大きく向上させることができます。
True Day&Night機能（ICR切替式）を搭載
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2はICR（IRカットフィルターリムーバブル機構）を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切り替え、感度を大幅に増幅して撮影を行います。これにより白黒撮影時にはより感度を高めた低照度撮影を実現します。
▲カラー映像・白黒映像のイメージ（参考画像）です。
UTC制御対応 OSD(オンスクリーンディスプレイ)機能搭載
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2はOSD(オンスクリーンディスプレイ)機能を搭載し、多彩な機能をモニター画面を見ながら各種機能設定をすることが出来ます。OSD制御はUTC機能対応レコーダーと接続することで制御することができます。OSD表示言語は英語だけでなく、日本語にも対応します。
【ご注意】
こちらの商品にはOSD操作スイッチは備わっておりません。
各機能の設定を変更するには必ずUTC対応のレコーダーが必要となります。
【メインメニュー画面】
映像方式の切替や逆光補正(DWDR機能)、露出機能等の設定が行えます。
【詳細画面】
カメラタイトルや逆像設定、IR機能、プライバシーマスク機能等の設定が行えます。
D-WDR機能搭載
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2はD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。
【D-WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。
2DNR機能搭載
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2は低照度撮影時に発生しやすいノイズを大幅に低減させる2DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。
赤外線照射（最大30m照射対応）
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2は最大30mの赤外線照射が可能な赤外線投光器を搭載しています。また、スマートIR機能を搭載することで、赤外線照射による白飛びを抑制し、良好な赤外線照射撮影を行うことができます。
IP67の防水性能
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2はIP67の防水性能を備えています。防塵形なので粉塵が内部に侵入せず、いかなる方向からの水の強い直接噴流によっても有害な影響を受けない防水性能を有し、屋外の雨ざらし環境下での設置にも対応します。

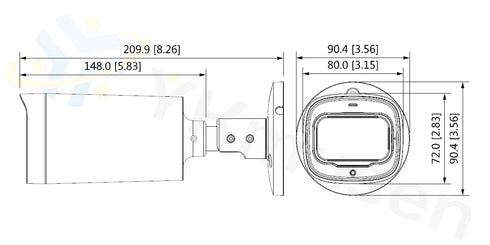

外形寸法図（単位：mm）
【4in1 5MP電動VFレンズ・IR搭載バレット型防犯カメラ HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2】のご紹介
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2はDahua（ダーファ）製の5MP屋外用電動バリフォーカルレンズ搭載バレット型防犯カメラです。AHD、HD-TVI、HDCVI、CVBSの4方式の映像方式に対応した4in1モデルとなります。
イメージセンサーには2880×1620の5MP撮影が可能な1/2.7インチ 5メガピクセルプログレッシブCMOSを搭載し、レンズにはf2.7mm～f12mmの広角から中距離望遠まで対応した電動バリフォーカルレンズを搭載することで、水平34～107°×垂直19～55°の範囲を広範囲を監視することができます。また、夜間監視・暗視撮影用には最大60m照射が可能な赤外線投光器を搭載する等、優れた監視撮影機能を備えています。この他、D-WDR機能等も備え、あらゆる監視シーンに対応する機能を備えた防犯・監視カメラです。
本体は中型サイズのブラケット一体型筐体を採用し、天井、壁面への設置に対応します。また、IP67に準拠した高い防雨性能も備えているので、雨ざらしの環境下への設置にも対応します。
細かな機能説明は主な機能と特徴通りとなりますが、HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2はフルHD解像度の2倍の解像度である4MP・5MPの高解像で撮影ができ、高い防水性と電動バリフォーカルレンズによる容易な画角調整機能を備え、強力な赤外線照射機能搭載により屋外環境下での24時間監視を行いたい場合に高い活躍が期待できます。レンズ調整機能が欲しい、または赤外線照射機能を充実させたい場合にお奨めの屋外用防犯カメラです。
【撮影画像】4in1マルチフォーマット5MP電動VFレンズ・IR搭載バレット型防犯カメラ HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2
Dahua 4MPネットワークカメラで実際に撮影した静止画をご用意致しました。
5MPイメージセンサーとは異なりますが、ほぼ同等の画質となります。
4MP解像度（2560×1440）ではどのような画質で撮影ができるのか参考になさって下さい。
画像をクリックすると拡大画像をご覧いただくことができます。
【仕様・アクセサリー】4in1マルチフォーマット5MP電動VFレンズ・IR搭載バレット型防犯カメラ HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2 仕様
| カメラ | ||
| イメージセンサー | 1/2.7インチ 5メガピクセル プログレッシブCMOS | |
| 最大解像度 | 2880（H）×1620（V） | |
| 電子シャッタースピード | 【PAL】1/25 ～ 1/100,000秒 【NTSC】1/30 ～ 1/100,000秒 |
|
| S/N比 | 65dB を超える | |
| 最低被写体照度 | 【カラー】0.005Lux＠F1.6・30IRE 【白黒】0Lux（IRライトオン） |
|
| 赤外線照射距離 | 最大 60m | |
| イルミネーター オン/オフ制御 | 自動 / 手動 | |
| イルミネーター 搭載数 | 4個 | |
| 角度調整 | 【水平】0 ～ 360° 【垂直】0 ～ 90° 【回転】0 ～ 360° | |
| レンズ | ||
| タイプ | 電動バリフォーカルレンズ | |
| マウントタイプ | M14 | |
| 焦点距離 | 2.７～12 mm | |
| アイリス | F1.6 | |
| 画角 | 【水平】34～107° 【垂直】19～55° 【対角】39～130° | |
| アイリスタイプ | 固定 | |
| 近接焦点距離 | 0.5 m | |
| 映像 | ||
| フレームレート | 【CVI】 PAL：5M@ 25fps、4M@25fps、1080P@25fps NTSC：5M@25fps、4M@30fps、1080P@30fps 【AHD】 PAL：4M@25fps NTSC：4M@30fps 【TVI】 PAL：4M@25fps NTSC：4M@30fps 【CVBS】 PAL：960H NTSC：960H |
|
| 解像度 | 【5M】2880×1620 【4M】2560×1440 【1080p】1920×1080 【960H】960×576 / 960×480 |
|
| デイナイト機能 | ICRによる自動切り替え | |
| BLC（※1） | BLC / HLC（※2） / DWDR | |
| WDR（※3） | DWDR | |
| ホワイトバランス | 自動 / 手動 | |
| ゲインコントロール | 自動 / 手動 | |
| ノイズリダクション | 2D DNR（空間的ノイズリダクション） | |
| スマートIR | 対応 | |
| 電子曇り止め | 対応 | |
| ミラー | オフ/オン | |
| プライバシーマスク | オフ/オン（8領域・長方形） | |
| ポート | ||
| 映像出力 | BNCポート（対応信号：CVI / TVI / AHD / CVBS）×１ポート | |
| 電源 | ||
| 電源方式 | DC12V±30％ / POC ※POCはHDCVIのみ対応します |
|
| 消費電力 | 最大9.8W（DC12V、IRオン） | |
| 認証 | ||
| 認証 | CE | EN55032：2015 EN61000-3-2：2014、 EN61000-3-3：2013、 EN55024：2010 + A1：2015、 EN55035：2017、 EN50130-4：2011 + A1：2014、 EN62368-1：2014 + A11：2017 |
| FCC | CFR 47 FCCパート15サブパートB ANSI C63.4-2014 |
|
| UL | UL60950-1 + CAN / CSA C22.2 No.60950-1 |
|
| 環境 | ||
| 動作環境 | 【温度】-30 ～ 60℃ 【湿度】95％以下（非結露） | |
| 保管環境 | 【温度】-30 ～ 60℃ 【湿度】95％以下（非結露） | |
| 耐性 | 防水・防塵（IP67） | |
| 構造 | ||
| 材質 | メタル | |
| 寸法 | 90.4（直径） × 209.6（奥行） mm | |
| 重量 | 0.73kg［ 本体重量：0.55kg ］ | |
| 同梱内容 | HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2カメラ本体 取付ネジ類一式 クイックスタートガイド 製品仕様書（保証書付/製品保証期間3年間） |
|
※１：逆光補正 ※２：ハイライト補正 ※３：ワイドダイナミックレンジ
- こちらの商品はOEM型番での納品となります。
その為、Dahuaロゴの無い商品となりますが、製品自体は同一製品となります。
仕様、機能に違いはなく、製品保証も3年間の保証がつきます。 - 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-○○VP】または【DCV-BNC○○AHD】がお薦めです。 |
| レコーダー | 4MP/5MP以上の録画に対応したAHD/HD-TVI/HD-CVI対応のデジタルレコーダーを別途お買い求めください。また、PoCに対応したHD-CVIレコーダーと組み合わせることで、PoC（同軸電源重畳）による同軸ケーブル１本での配線が可能になります。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】4in1マルチフォーマット5MP電動VFレンズ・IR搭載バレット型防犯カメラ HAC-HFW1500CRN-Z-IRE6-A-POC-2712-S2
映像フォーマットの切り替えはできますか？
本商品はAHD、HD-TVI、HD-CVIの各アナログHD出力とアナログ出力のCVBSに対応します。OSD設定より出力方式を切り替えることができますが、レコーダー側で入力受付ができない（対応していない）映像方式に切り替えてしまった場合、映像が表示されなくなり、映像方式の切替ができなくなったり、UTC制御ができなくなる場合があります。
PoCとは何ですか？
PoCとは「Power over Coax」の略で、同軸ケーブルに映像信号だけでなく電源等をのせて伝送するシステムのことです。本商品ではHD-CVI出力時に限り、PoC対応のレコーダーと組み合わせた場合、PoCにより同軸ケーブル１本での配線が可能になります
直接雨が当たる場所に設置できますか？
カメラ本体はIP67に準拠した防水性能を備えていますので、雨ざらしになる場所への設置も可能です。ただし、ケーブルの接続部分（端子部分）は防水ではありませんので、設置時には防水処理をしっかりと行った上で設置をしてください。
