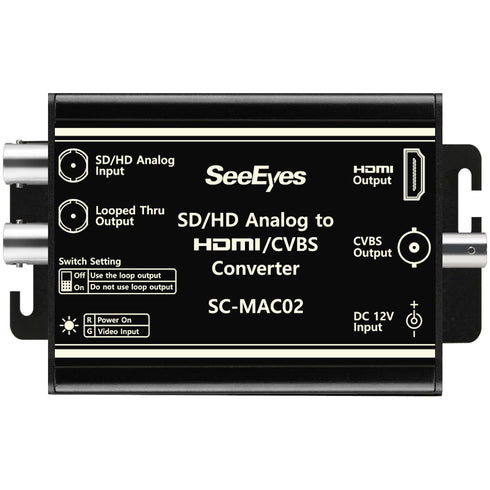

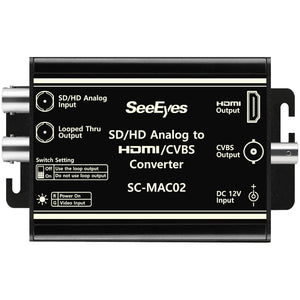

【SC-MAC02】
アナログHD-HDMIコンバーター
型番: SC-MAC02
販売元: SeeEyes
- AHD、HD-TVI、HD-CVIを入力、HDMI 、 CVBSに同時出力可能なコンバーター
- ループアウトポートからUTC制御可能
- 既存アナログビデオサーバー(MATRIX) 活用可能
- HD OUTポートを利用して別途の装備なしでモニターリング可能
- 高画質で信号の損失なく映像変更可能
- アルミ材質・小型ケースで省スペース
- サージ保護回路内蔵
- 電源アダプター付属
[納期区分] お取り寄せ：3～4営業日以内に出荷
【商品説明】アナログHD-HDMIコンバーター SC-MAC02
AHD / HD-TVI / HD-CVI / CVBSの各信号に対応したマルチフォーマット対応のコンバーター
SC-MAC02はAHD / HD-TVI / HD-CVIのアナログHD信号およびアナログ信号のCVBS
に対応したマルチフォーマット対応のコンバーターです。
各入力信号をHDMI出力、CVBS出力に変換することができ、同時出力にも対応します。アナログHD信号は、そのままではモニターへの入力ができませんが、SC-MAC02を使用することでHDMI入力端子を備えたモニターへの映像表示が可能になります。
最大入力解像度2592×1944に対応
SC-MAC02はアナログHDカメラの解像度 [ 1280×720（p25,p30）]、[ 1920×1080（p25,p30）]、[ 2560×1440（p25,p30）]、[ 2592×1944 (p12,p20）] の各解像度の入力に対応します。1MP～5MPまでのアナログHDに対応することで、幅広い機種の映像入力が可能です。
※出力解像度につきまして
出力解像度は[1280×720（p50,p60）]、[ 1920×1080（p50,p60）]となります。[ 2560×1440（p25,p30）]、[ 2592×1944（p12,p20）] 解像度の入力には対応しますが、出力解像度は[ 1920×1080（p50,p60）]までとなりますのでご注意ください。
| 入力解像度 | HDMI出力解像度 |
|---|---|
| 1280×720 25Hz、1920×1080 25Hz 2560×1440 25Hz、2592×1944 12Hz |
1920×1080 p50 |
| 1280×720p 30Hz、1920×1080 30Hz 2560×1440 30Hz、2592×1944 30Hz |
1920×1080 p60 |

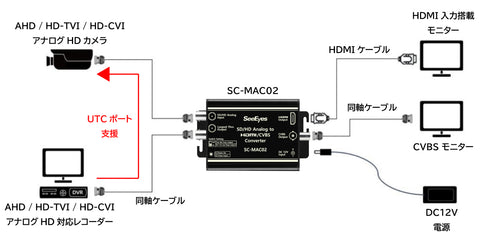

SC-MAC02 接続イメージ

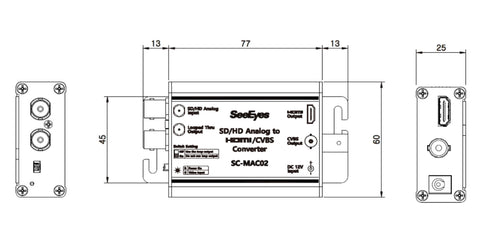

SC-MAC02 本体寸法図
【アナログHD-HDMIコンバーター SC-MAC02】のご紹介
SC-MAC02はSeeEyes製のアナログHD対応HDMIコンバーターです。同軸タイプの防犯カメラで最も主流なAHD、HD-TVI、HD-CVIの各アナログHD信号の入力に対応し、HDMIおよびCVBS出力が可能です。
AHD、HD-TVI、HD-CVIのアナログHD方式の映像は一般的なモニターでは入力することができない為、各映像フォーマットの入力に対応した防犯用デジタルレコーダーに入力させる必要があります。録画を必要とせず、一般的なモニターに映像表示だけを行いたい場合には、SC-MAC02を使用することで、HDMI入力を搭載したモニターへアナログHDフォーマットの防犯カメラ・監視カメラ映像を表示することができます。
なお、SC-MAC02の入力解像度は1280×720、1920×1080、2560×1440、2592×1944に対応し、4MPタイプの同軸カメラの入力にも対応しますが、出力解像度は最大1920×1080までとなりますので、4MPタイプのカメラ映像を入力させた場合でも出力解像度は1920×1080となりますのでご注意ください。
SC-MAC02の導入目的としては、録画不要でAHD、HD-TVI、HD-CVIのアナログHD対応防犯カメラによる監視だけを行いたい場合やレコーダーとは別に、1台だけカメラ映像を別の場所で表示させたい場合等にご使用いただくことができます。
【仕様・アクセサリー】アナログHD-HDMIコンバーター SC-MAC02
SC-MAC02 仕様
| 型式 | SC-MAC02 | |
| アナログHD入力解像度 | 1280×720p（25/30Hz）、1920×1080p（25/30Hz）、 2560×1440（25/30Hz）、2592×1944（12/20Hz） |
|
| ループ出力解像度 | 入力解像度と同様 | |
| HD出力解像度 | 1920×1080 p50/60 | |
| 入力電源 / 消費電力 | DC12V：0.5A / DC12V：150mA | |
| 接続端子 | 入力 | BNC-F 75Ω |
| ループ出力 | BNC-F 75Ω | |
| アナログ出力 | BNC-F 75Ω | |
| HDMI出力 | HDMI A Type | |
| LED表示 | 赤色 | 電源入力時 |
| 緑色 | アナログHD映像入力時 | |
| 動作温度 / 動作湿度 | -10℃～+50℃ / 0～80% | |
| 本体 / 重量 | アルミニウム / 120g | |
| 外形寸法 | W103×H60×D25 mm | |
| 同梱内容 | SC-MAC02 本体 DC12V-ACアダプター |
|
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
SC-MAC02 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】アナログHD-HDMIコンバーター SC-MAC02
HD-SDIやEX-SDIの防犯カメラを接続できますか？
SC-MAC02は4MPまでのAHD、HD-TVI、HD-CVIのアナログHDカメラの入力に対応しますが、HD-SDI、EX-SDIには対応しておりません。
8MPのAHDカメラは入力できますか？
SC-MAC02は8MP（4K解像度）には対応しておりません。4K対応のコンバーターをお買い求めください。
