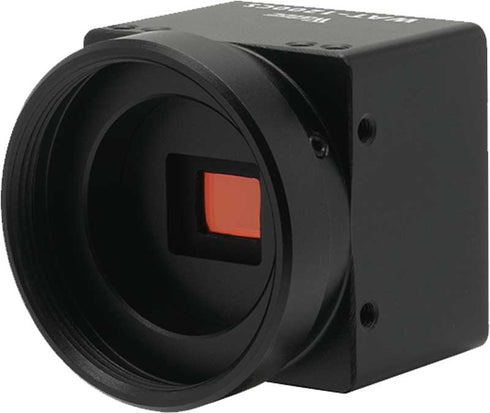

【WAT-1200CS】
超小型・高感度デイナイトカメラ
型番: WAT-1200CS
販売元: WATEC
- 高感度1/3.2型裏面照射型CMOSセンサーを搭載
- 最低被写体照度0.002lxの高感度モデル
- ICRメカレスデイナイト機能搭載
- DCアイリスとCSマウントに対応
[納期区分] お取り寄せ：4～10営業日以内に出荷
WATEC製品はメーカー欠品時、長期納期を要する場合がございます。
事前に納期のご確認をお願い致します。
【商品説明】超小型・高感度デイナイトカメラ WAT-1200CS
高感度1/3.2型裏面照射型CMOSセンサーを搭載
WAT-1200CSはイメージセンサーにH1280×V960の約1.2MP解像度を有する裏面照射型CMOSセンサーを搭載しています。
CVBS出力の為、出力解像度はアナログ出力解像度のD1相当まで下がりますが、CVBSカメラとして圧倒的な高画質撮影能力を有します。また、裏面照射型CMOSを採用することによって高感度化と低ノイズな映像を実現します。
最低被写体照度0.002lxの高感度モデル
WAT-1200CSは裏面照射型CMOSイメージセンサーの特性を活かし、優れた低照度撮影能力を有します。AGC ON=54dB, Shutter=OFFの設定時、最低被写体照度0.002lx/F1.2という低照度撮影能力を実現。
高感度性能を活かした暗所の撮影などに最適なモデルです。
ICRメカレスデイナイト機能搭載
WAT-1200CSはICRメカレスデイナイト機能を搭載し、十分な照度が得られる環境ではカラー撮影を行い、低照度となった際には、カメラの感度を向上させ白黒撮影に切り替え、高感度撮影を行うことができます。
RGBWイメージセンサと光学デュアルパスフィルタを組み合わせることで、ICR(Infrared Cut filter Removal)機構を使用しないデイナイトカメラを実現しています。夜間など周囲の照度が低くなった場合に、近赤外の波長まで含めた撮像を行うことでカメラの感度を向上させ、夜間における視認性を高めることができます。
多彩な機能をOSD(オンスクリーンディスプレイ)による操作で設定可能

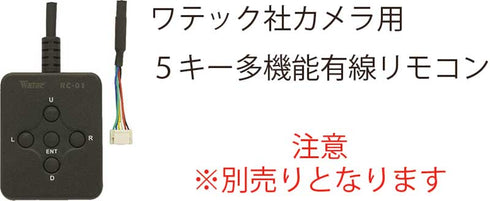

WAT-1200CSは別売りの有線リモコンRC-01を使用することによって、シャッタースピードの変更やホワイトバランスの調整等の様々な設定が可能であり、撮影環境に合わせた調整ができます。
【RC-01により多彩な機能を制御可能】
WAT-1200CSは多彩な機能を設定可能なOSD機能を搭載しています。
別売りの有線リモコンRC-01を使用することによって画面上の設定メニューからカメラの設定変更が可能です。
DCアイリス対応CSマウントレンズに対応
WAT-1200CSはレンズマウントにCSマウントを採用した小型カメラです。DCアイリスに対応することで、手動アイリスレンズだけでなく、DC駆動のオートアイリスレンズと組み合わせてご使用いただくことができます。
小型で薄い筐体デザイン
WAT-1200CSは26×26×30mmの小型デザインのカメラとなります。別途レンズ装着は必要となりますが、クラス最小サイズを実現し、機械への組み込み等にも対応し、特殊なニーズに応えます。
WAT-1200CS 本体寸法図

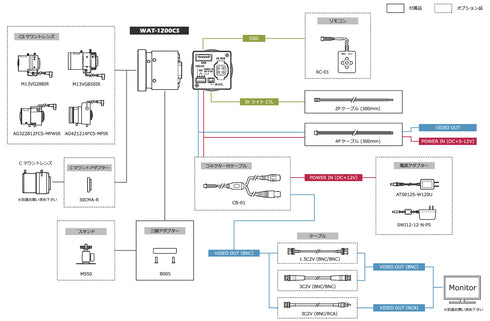

WAT-1200CS 接続イメージとオプション品
WAT-1200CSは多彩なオプション品に対応します。
オプション品につきましてはお気軽にお問い合わせください。
【超小型・高感度 デイナイトカメラ WAT-1200CS】のご紹介
WAT-1200CSは国内CCDカメラメーカーであり、超小型カメラ分野において世界のパイオニアでもあるWATEC（ワテック）製の超小型・高感度デイナイトカメラです。本体は26×26×30mmの小型デザインで、DCオートアイリス機能に対応したCSマウントを備えます。市販のCSマウントレンズと組み合わせてご使用いただくことができ、幅広い使用用途に対応します。
WAT-1200CSはイメージセンサーにH1280×V960の約1.2MP解像度を有する裏面照射型CMOSセンサーを搭載しています。CVBS出力の為、出力解像度はアナログ出力解像度のD1相当まで下がりますが、CVBSカメラとして圧倒的な高画質撮影能力を有します。また、裏面照射型CMOSを採用することによって高感度化と低ノイズな映像を実現します。
さらに、WAT-1200CSはICRメカレスデイナイト機能を搭載し、十分な照度が得られる環境ではカラー撮影を行い、低照度となった際には、カメラの感度を向上させ白黒撮影に切り替え、高感度撮影を行うことができます。裏面照射型CMOSイメージセンサーの特性もあり、最低被写体照度は驚異の0.002Luxを実現しています。
機能面では上記ICRメカレスデイナイト機能以外にもWDR機能やシャッタースピードの切り替え等、多彩な機能を備え、各機能は別売の専用リモコンRC-01により制御が可能です。
この様にWAT-1200CSは小型カメラの専門メーカーであるWATECらしい高感度仕様の小型カメラです。CSマウントによるレンズ交換を行うことができ、産業用、工業用等、様々な特殊なニーズに応えられる小型カメラです。
【仕様・アクセサリー】超小型・高感度デイナイトカメラ WAT-1200CS
WAT-1200CS 仕様
| ビデオ信号 | NTSC |
| 撮像素子 | 1/3.2型 裏面照射型 CMOS イメージセンサ |
| 有効画素数 | 1280(H) X 960(V) |
| セルサイズ | 3.5μm(H) X 3.5μm(V) |
| 撮像方式 | RGB+W 配列モザイクオンチップフィルター |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | コンポジット：1.0V(p-p) 75Ω（不平衡） |
| 解像度 | 750TV本以上(画面中央) |
| 最低被写体照度 | 0.002lx F1.2 |
| S/N | 55dB以上(AGC OFF=0db, γ=1.0)) |
| 機能設定 | OSD：リモコン |
| AEモード 電子シャッター |
1/60秒 |
| 1/100、1/120、1/125、1/250、1/500、1/1000、1/2000 1/4000、1/8000、1/10000、1/20000、1/50000、1/100000秒 |
|
| AEモード 電子アイリス |
1/60～1/100000秒 |
| ホワイトバランス | ATW、AWB、PWB、MWB、プリセット(5100K、6300K) |
| AGC | ON:0～54dB、OFF:0dB |
| MGC | 0～54dB（6dB step） |
| Day/Night | ICRメカレス Auto,Manual |
| ガンマ特性 | γ≒0.45 |
| ビデオレベル | 調整可能 |
| ノイズリダクション | 2DNR OFF/ON レベル調整可能 |
| ワイドダイナミックレンジ | WDR OFF/ON レベル調整可能， D-WDR OFF/ON レベル調整可能 |
| レンズアイリス | DC |
| 逆光補正 | BLC,HSBLC |
| 白点補正 | － |
| 輪郭補正 | レベル調整可能 |
| 霧補正 | OFF/ON レベル調整可能 |
| デジタルズーム | － |
| プライバシーマスク | 16 masks |
| ミラー反転 | OFF, V-FLIP, H-FLIP, HV-FLIP |
| フリーズ | － |
| 動体検出 | ― |
| ネガポジ反転 | － |

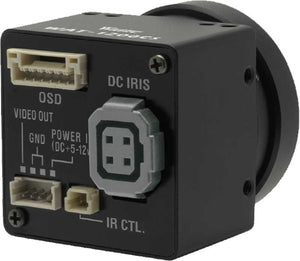

| インターフェーズ | 4P コネクター( コンポジットビデオ， 電源入力) オートアイリス 2P コネクター(IR ライトCTL), リモコン(RC-01) |
| 電源電圧 | DC+5V - 12V |
| 消費電力 | 0.6W/120mA (DC+5V), 0.72W/60mA (DC+12V) |
| 動作温度 / 保管温度 | -10 - +50℃ / -30 - +70℃ |
| 保管温度 / 保管湿度 | 95% RH 以下 ( 結露しないこと) |
| レンズマウント | CSマウント |
| 重 量 | 約22g |
| 付属品 | AIC-G ( アイリスプラグ), 4P ケーブル, 2P ケーブル 六角レンチ, 三脚アダプター |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
WAT-1200CS アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| 電源・電源装置 | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途【DC12V-1Aスイッチング式ACアダプター】をお買い求め下さい。 |
| コネクタ付ケーブル CB-01 | 本商品には先バラの加工が必要なケーブルが付属します。コネクタがついているケーブルが必要な場合は、【CB-01】をお買い求めください。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-〇〇VPケーブル】や【DCV-〇〇ケーブル】がお薦めです。 |
| 取付金具 | こちらの商品には取付金具は付属しておりません。本体の上下に三脚ネジ穴（1/4-20UNC）が備わった三脚アダプターが取付できます。取付金具が必要な場合は別途お買い求めください。 |
| レンズ | こちらの商品にはレンズは付属しておりません。レンズが必要な場合は別途お買い求めください。 対応レンズはCSマウントレンズの交換に対応し、DCアイリスにも対応します。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、CVBSに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
