【WAT-240E/CB(P3.7)】
32万画素超小型・高画質カラーカメラ
型番: WAT-240E/CB(P3.7)
販売元: WATEC
- 32万画素CMOSイメージセンサー搭載小型カメラ
- フラットピンホールレンズモデル
- 組込サイズの超小型・軽量カメラ
- 省電力設計
- ケーブル・コネクタ加工済み
[納期区分] お取り寄せ：3～4営業日以内に出荷
WATEC製品はメーカー欠品時、長期納期を要する場合がございます。
事前に納期のご確認をお願い致します。

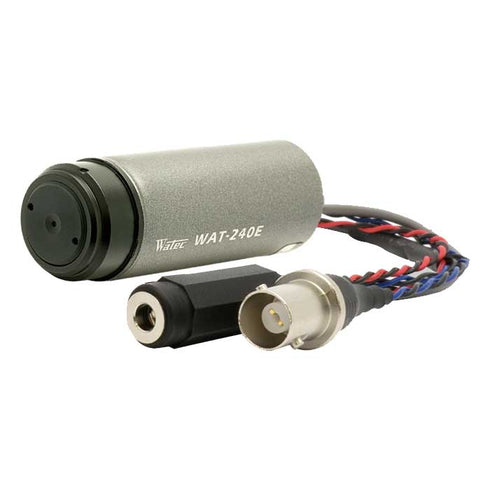

【商品説明】32万画素超小型・高画質カラーカメラ WAT-240E/CB(P3.7)
32万画素CMOSイメージセンサー搭載
WAT-240E/CB(P3.7)はWATEC製の超小型・筒型カラーピンホールカメラのロングセラーモデル「WAT-240VIVID(P3.7)」と同様の筐体デザインを継承し、総画素数約32万画素のCMOSイメージセンサーを搭載した超小型・筒型カラーピンホールカメラです。
画素数は38万画素から32万画素と下がりましたが、水平解像度は450TVラインから480TVラインへと向上し、省電力を約50mA程度抑えることを実現しました。また、最低被写体照度も従来の0.7Luxから0.3Luxとさらに高感度になり、低照度下でも安定した高画質撮影を実現します。
超小型・軽量カメラ
WAT-240E/CB(P3.7)のカメラ本体サイズは直径18mm×奥行49.1mm（※突起部、レンズ部除く）、重さ約28gの超小型・軽量ボディーに仕上がっています。目立たず、不快感を与えない大きさなので、お店のレジや万引きの不正防止、証拠映像の撮影やホビー用途など、限られたスペースでの施工が可能です。また、設置場所を選ばず、監視用途のみならず組込や画像センサとしての使用にも最適です。
省電力設計
WAT-240E/CB(P3.7)は組込み用途としても最適です。
小型カメラのパイオニア、国産メーカーWATEC（ワテック）独自の電子回路と最新の撮像素子を組み合わせ、更なる改良と小型化を図り続け、従来の監視、観察用途のみならず、小型、軽量の特徴を生かし、自動販売機や発券機、画像処理、認識システム、画像計測や解析機、調査検査機、会議システムなどの機器への組込み用途としても、ご利用いただけます。
ケーブル・コネクタ加工済み
WAT-230E/CB(G3.8)はケーブル・コネクタ加工済みなので、面倒な圧着・ハンダ作業を必要とせず、ご使用いただくことができます。映像出力はBNC-J端子、電源入力はEIAJ2（WATEC特別仕様）となります。
レンズ交換対応
WAT-240E/CB(P3.7)はWAT-240E/CB専用オプションレンズの交換に対応しています。画角の広い広角（焦点距離1.9mm）タイプから、望遠（焦点距離12mm）タイプまでラインナップ。さまざまな目的と用途に合わせてご利用頂けます。

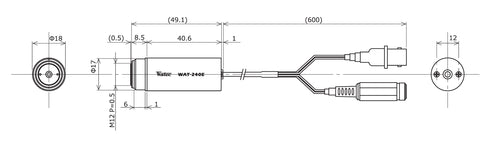

WAT-240E/CB(P3.7) 本体寸法図

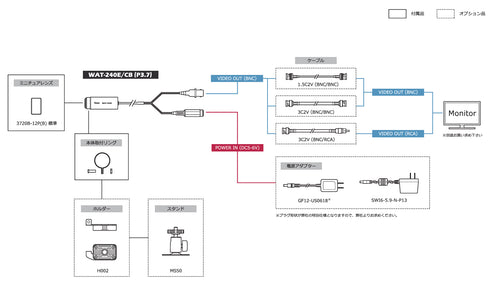

WAT-240E/CB(P3.7) 接続イメージとオプション品
WAT-240E/CBは多彩なオプション品に対応します。
オプション品につきましてはお気軽にお問い合わせください。
WAT-240E/CB(P3.7)は国内CCDカメラメーカーであり、超小型カメラ分野において世界のパイオニアでもあるWATEC（ワテック）製の小型カラーカメラです。総画素数約32万画素のCMOSイメージセンサーを搭載し、水平解像度は480TVラインへと向上し、デイナイト機能こそ搭載していませんが、最低被写体照度0.3Luxの高感度モデルとなります。また、CMOSイメージセンサーを搭載することで省電力を実現し、低消費電力を実現しています。
本体は超小型、軽量な作りで、さらにレンズはフラットピンホールレンズを採用することで、秘匿性の高い撮影にも対応します。もちろん、コンパクトな作りなので機器に組み込んだり省スペースに設置する際に活躍が期待でき、防犯用だけでなく産業用、工業用と幅広くご使用いただける超小型・筒型カラーピンホールカメラです。
WAT-240E/CB(P3.7)は品質を重視した国産というのも大きなメリットだと言えます。品質を重視し、なおかつコンパクトなカメラをお探しの方に大変お薦めの小型カメラです。
【仕様・アクセサリー】32万画素超小型・高画質カラーカメラ WAT-240E/CB(P3.7)
WAT-240E/CB(P3.7) 仕様
| 製品型番 | WAT-240E/CB（P3.7） （NTSC） |
| ビデオ規格 | NTSC |
| 撮像素子 | 1/4型 CMOSイメージセンサー |
| 総画素数 | 652（H）×504（V） |
| 有効画素数 | 648（H）×488（V） |
| セルサイズ | 5.6μm（H）×5.6μm（V） |
| 撮像方式 | RGB原色ベイヤ配列モザイクオンチップフィルタ |
| 同期方法 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | BNC端子、コンポジットビデオ 1.0V（p-p）75Ω（不平衡） |
| 解像度（H） | 480TVライン以上（画面中央） |
| 最低被写体照度 | 0.3Lux / F2.0（AGC ON＝42dB） |
| S/N | 52dB以上（AGC=0dB、Y＝1.0） |
| AEモード | 1/60～1/100000（秒） |
| ホワイトバランス | ATW (2500K ～ 9000K) |
| AGC | 0~42dB |
| ガンマ特性 | γ≒0.45 |
| ビデオレベル | 85IRE |
| 逆光補正 | ON |
| 電源電圧 | DC4.6V～6.6V |
| 消費電力 | 0.66W / 110mA（DC6V時） |
| 動作温度 | -10~+50℃ |
| 動作湿度 | 95%RH以下（結露しないこと） |
| 保管温度 | -30~+70℃ |
| 保管湿度 | 95%RH以下（結露しないこと） |
| レンズマウント | M12 P=0.5 |
| 標準レンズ | f3.7mm/F2.0 ピンホールレンズ / レンズ交換不可 |
| ケーブル長 | 330mm |
| 重量 | 約28g |
| 同梱内容 | WAT-240E/CB（P3.7） 本体 コネクタ付ケーブル（装着加工済み） 本体取付リング 取扱説明書 |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
WAT-240E/CB(P3.7) アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| ACアダプター GF12-US0618 | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途WATEC製カメラ用端子DC6V-1.8Aスイッチング式ACアダプター GF12-US0618をお買い求め下さい。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-〇〇VPケーブル】や【DCV-〇〇ケーブル】がお薦めです。 |
| 取付金具 | こちらの商品には取付金具は付属しておりません。付属の取付リングと別売のホルダー【H002】を組み合わせることで、市販の三脚等への取り付けが可能となります。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、CVBSに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】32万画素超小型・高画質カラーカメラ WAT-240E/CB(P3.7)
カメラとの接続ケーブルは付属していますか？
本商品はケーブル先端加工済みモデルとなります。BNC-Jと電源端子を備えており、対応するケーブル、ACアダプターと組み合わせてすぐにご使用いただくことができます。
スタンド・ブラケットは付属しますか？
本商品にはスタンド・ブラケットは付属しておりません。別売の三脚アダプター【H002】をご使用いただくことで、市販品の三脚等と組み合わせてご使用いただくことができます。
【ダウンロード一覧】32万画素超小型・高画質カラーカメラ WAT-240E/CB(P3.7)
仕様書 / 外形寸法図 / 取扱説明書 ダウンロード
※メーカーサイトへのリンクとなります。
| 仕様書 | |
|---|---|
| 外形寸法図 | |
| 取扱説明書 |
