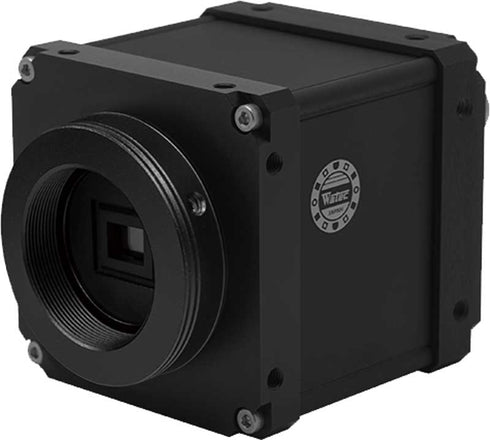

【WAT-3200】
高感度3G-SDI/HD-SDIモノクロカメラ
型番: WAT-3200
販売元: WATEC
- 高感度1/2.8型CMOSセンサーを搭載
- 最低被写体照度最低被写体照度0.000007Luxの超高感度モデル
- 低照度撮影に特化したモノクロ仕様
- DCアイリスとCSマウントに対応
- 多機能を付属専用有線リモコンで制御可能
[納期区分] お取り寄せ：4～10営業日以内に出荷
WATEC製品はメーカー欠品時、長期納期を要する場合がございます。
事前に納期のご確認をお願い致します。
【商品説明】高感度3G-SDI/HD-SDIモノクロカメラ WAT-3200
高感度1/2.8型裏面照射型CMOSセンサーを搭載
WAT-3200は高感度1/2.8型裏面照射型CMOSイメージセンサー搭載の3G-SDI/HD-SDI方式カラーカメラです。
CVBS（アナログ）カメラと比べ、約6倍程度の解像度を有しているので、拡大してもデジタルならではの高精細で滑らかな劣化の少ない映像を提供します。
また、裏面照射型CMOSを採用することによって高感度化と低ノイズな映像を実現します。
驚異の最低被写体照度0.0001Lux超高感度撮影を実現
3G-SDI（Level:Ａ）/HD-SDIは遅延が少ないことが要求される監視システムや、ライブ映像配信などの放送用途で使われるインターフェースです。WAT-3200は小型で堅牢なデザインをしており、さまざまな環境でお使いいただくことができます。また、裏面照射型CMOSセンサーを搭載し、モノクロ仕様とすることで最低被写体照度は驚異の0.0001Luxを実現。さらに電子感度アップ機能を併用することで最低被写体照度0.000007Lux（Shutter=x15）という圧倒的な著低照度撮影を可能にします。超高感度撮影が必要な沿岸監視、交通監視など特殊監視システムにも応用できます。
3G-SDI / HD-SDI出力マルチフォーマット対応
WAT-3200は3G-SDI/HD-SDIのFull HD 出力 に対応します。
(3G対応 : 1080p60/1080p59.94)
3G-SDI及びHD-SDIの映像出力フォーマットは、システム環境に合わせカメラ側で切替えが可能。
高周波同軸ケーブルL-5CFBを使用し、長距離伝送することも可能です。
小型&軽量設計で強靭なボディ
WAT-3200はWATEC独自の回路設計と最適な部品選択により、カメラ本体サイズはW48mm×H48mm×D48mm（マウント、コネクタ部分除く）、重量:約130gと小型・軽量を実現しました。本体は金属製の強靭な筐体で、設置スペースに捉われず多種多様なアプリケーションでご利用いただけます。
CSマウント/DCオートアイリスレンズ対応
WAT-3200はレンズは別売のモデルとなります。レンズマウントはCSマウントに対応しているので、超広角レンズや望遠レンズを始め、撮影する被写体に応じて、最適な焦点距離に調整可能なバリフォーカルレンズなど、幅広いラインナップのレンズと交換可能です。 また、別売のCマウント変換リングを使用することでCマウントレンズを装着することも出来ます この他、DC駆動のオートアイリス端子を備えており、DC駆動オートアイリスレンズと組み合わせることで時間帯や周囲環境に合わせ自動的に適切な明るさで撮影することができます。

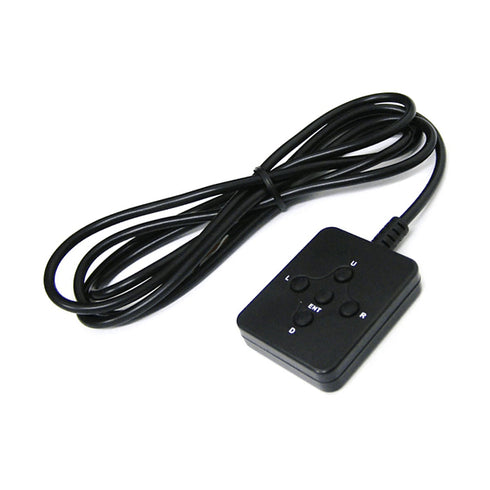

有線リモートコントローラーを使用したOSD機能によるカメラ機能設定に対応
WAT-3200は接続した映像モニターのカメラ映像上に設定画面を表示することが出来るOSD（オンスクリーンディスプレイ）機能を搭載。付属の有線リモートコントローラー（ケーブル長1.5m）を接続することでOSD画面を表示させ、各カメラの機能を設定することができます。
- 主な機能 -
■複数回露光方式WDR (ワイドダイナミックレンジ)
露光時間が異なる2フレームから、明部と暗部が適正な明るさになる様にコントラストを補正したフレームを出力する機能を搭載しています。
■3DNR (3次元ノイズリダクション)
映像の中で連続するフレーム画像の内容を比較して平均化を行い、抽出された差分信号をノイズとして認識し、除去する3DNR機能を追加。3DNRと2DNRを組合わせる事で効果的にノイズの除去を実現します。
■Pelco-D、Pelco-P、VISCA対応
業界標準のプロトコルに対応した事でOSD上での詳細な機能設定が容易に可能となりました。シリアル通信を行う際には、オプションのCB-03(シリアル通信ケーブル)のご使用を推奨いたします。※VISCAはソニー株式会社の商標です。
三脚（1/4インチネジ）アダプタ付属
WAT-3200は付属の三脚（1/4インチネジ）アダプタをカメラ本体の上/下/左/右に取付けることができ、市販のカメラ用三脚、自由雲台、アーム、ブラケット、マイクスタンドなどに装着して自由度の高い設置が可能です。三脚アダプタはプラスドライバーで簡単に取り外し・装着ができます。

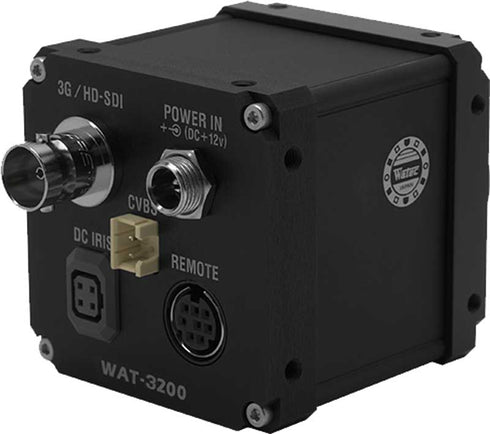

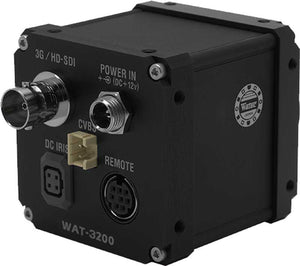

本体背面・接続端子
HD-SDI映像出力端子、電源入力端子、CVBSアナログ出力端子、
DC駆動オートアイリス端子、リモート端子が備わります。

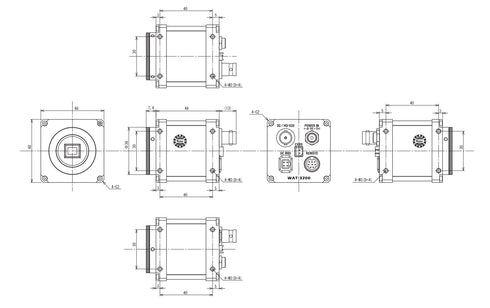

WAT-3200 本体寸法図

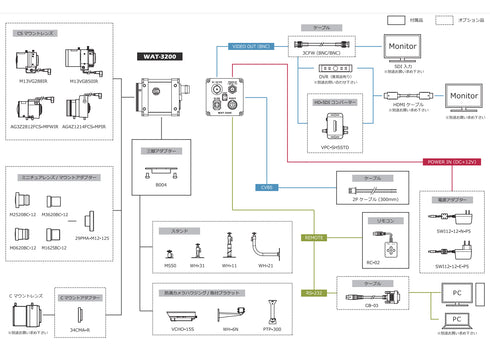

WAT-3200 接続イメージとオプション品
WAT-3200は多彩なオプション品に対応します。
オプション品につきましてはお気軽にお問い合わせください。
【高感度3G-SDI/HD-SDI モノクロカメラ WAT-3200】のご紹介
WAT-3200は国内CCDカメラメーカーであり、超小型カメラ分野において世界のパイオニアでもあるWATEC（ワテック）製の高感度 3G-SDI/HD-SDI モノクロカメラです。超高感度3G-SDI/HD-SDIモノクロカメラです。カラーモデル【WAT-2200Mk2】のモノクロ仕様モデルとなり、最低被写体照度0.0001Luxを実現した低照度下の撮影に特化したモデルです。
具体的な性能として、イメージセンサーには1/2.8インチ裏面照射型CMOSイメージセンサーを搭載。有効画素数は1080i/1080pの213万画素となります。CMOSのメーカー名は公表されていませんが、映像の質からSONY製CMOSイメージセンサーで間違いないと思われます。最低被写体照度は0.0001Luxを実現し、電子感度アップ機能を併用することで0.000007Lux（15倍）の超低照度下での撮影にも対応します。
映像出力フォーマットは3G-SDI / HD-SDIのマルチフォーマットに対応し、3G-SDIでは1080p60, 1080p50, 1080p59.94に。HD-SDIでは1080i60, 1080i50, 1080i59.94, 1080p30, 1080p25 1080p29.97, 720p60, 720p50, 720p59.94の各映像出力に対応します。
この他、機能面では専用のリモート端子を備えており、付属の有線リモートコントローラー及びRS-232Cによる遠隔設定が可能です。有線リモートコントローラー使用時にはOSD（オンスクリーンディスプレイ）機能により、カメラ映像上にメニュー画面を表示させ、カメラの各機能を調整することができます。
WAT-3200にはレンズは付属していない為、このままの状態では撮影が出来ませんが、CSマウントに対応しているので、市販のレンズと組み合わせてご使用いただくことができます。2メガピクセル以上に対応したレンズをご使用いただくことで、WAT-3200の撮影能力をフルに発揮させることができます。また、オプション品のCマウント変換アダプターと組み合わせることでCマウントレンズを装着させることもできます。DC駆動のオートアイリス端子も備えているので、オートアイリスレンズを使用することで時間帯や周囲環境に合わせ自動的に適切な明るさで撮影することもできます。
WAT-3200は優れた撮影能力だけでなく、製品の作りにもこだわっており、金属製の強靭な筐体は非常に質感の良い作りに仕上がっています。もちろんそれだけでなく、付属の三脚アダプターを本体の上面、底面、左右側面に取り付けることができ、自由度の高い設置方法に対応しています。このような作り込みはさすが国産メーカーだと言えます。
WAT-3200は全体的に非常にしっかりとした作りで、なおかつ手のひらサイズのコンパクトな筐体に仕上がったHD-SDIカメラです。それだけでなく、極めて高い低照度撮影能力を備えており、優れた高感度カメラ機器をリリースしているWATECの製品だと感心させられます。国産メーカーならではの高い品質と圧倒的な低照度撮影能力を備えた3G-SDI/HD-SDIのハイグレードモノクロカメラとして大変お奨めの製品です。
【仕様・アクセサリー】高感度3G-SDI/HD-SDIモノクロカメラ WAT-3200
WAT-3200 仕様
| 撮像素子 | 1/2.8 型 裏面照射型 CMOS イメージセンサー |
| 有効画素数 | 1945(H) × 1097(V) |
| セルサイズ | 2.9μm(H) × 2.9μm(V) |
| 撮像方式 | - |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | 3G-SDI, HD-SDI, CVBS（アナログ） |
| 出力形式 | 1080/60p, 1080/59.94p, 1080/50p, 1080/60i, 1080/59.94i 1080/50i, 1080/30p,1080/29.97p, 1080/25p,1080/24p, 720/60p, 720/59.94p, 720/50p, NTSC, PAL |
| 解像度 | 1000本以上（画面中央） |
| 最低被写体照度 | 0.0001 lx F1.4 (AGC HIGH=72dB, Shutter=OFF) 0.000007 lx F1.4 (AGC HIGH=72dB, Shutter=x15) |
| S/N | 50dB 以上 (AGC OFF=0dB, γ=1.0) |
| 機能設定 | OSD : リモコン， RS-232 (Pelco-D, Pelco-P) 通信 :RS-232 (Pelco-D, Pelco-P, Visca) |
| AEモード | 電子シャッター x2, x3, x4, x5, x6, x7, x8, x9, x10, x12, x15 ( フレーム ) 1/30, 1/60, 1/120, 1/180, 1/240, 1/300 ( 秒 )※1 1/25, 1/50, 1/100, 1/150, 1/200, 1/250 ( 秒 )※2 1/500, 1/1000, 1/2000, 1/5000, 1/10000 ( 秒 ) 電子アイリス 1/30 - 1/10000 ( 秒 )※1 1/25 - 1/10000 ( 秒 )※2 x15 - 1/10000 ( 秒 ) |
| ホワイトバランス | - |
| AGC | ON：0 - 36dB(LOW), 0 - 50dB(MID), 0 - 72dB(HIGH) OFF：0dB |
| MGC | 0-72dB（5dB step） |
| Day/Night | - |
| ガンマ特性 | γ≒USER ( レベル調整可能 ) |
| ノイズリダクション | 3DNR OFF/ON レベル調整可能 2DNR OFF/ON レベル調整可能 3D+2DNR ON レベル調整可能 |
| ワイドダイナミックレンジ | WDR OFF/ON レベル調整可能 , D-WDR OFF/ON レベル調整可能 |
| レンズアイリス | DC |
| 逆光補正 | BLC,HSBLC |
| 白点補正 | Up to 2046 pixels |
| 輪郭補正 | OFF/ON レベル調整可能 |
| 霧補正 | OFF/ON レベル調整可能 |
| デジタルズーム | ZOOM（x1.01 - x6.00）、PAN/TILT |
| プライバシーマスク | 8マスク |
| ミラー反転 | OFF, V-FLIP, H-FLIP, HV-FLIP |
| フリーズ | OFF/ON |
| 動体検出 | OFF/ON 4エリア 任意設定可能 |
| ネガポジ反転 | OFF/ON |
| インターフェース | BNC (3G/HD-SDI), 2P コネクタ ( コンポジットビデオ ) 電源入力 , オートアイリス , ミニ DIN8P (RC-02, RS-232) |
| 電源電圧 | DC+12V±10％ |
| 消費電力 | 2.52W（210mA） |
| 動作/保管温度 | -10 - +50℃ / -30 - +70℃ |
| 動作/保管湿度 | 95%RH 以下 ( 結露しないこと ) |
| レンズマウント | CSマウント |
| 質量 | 約130g |
| 付属品 | WPDC12-R (DC プラグ ), 2P ケーブル , 六角レンチ 三脚アダプター , RC-02 ( 専用リモコン ) |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
- ※1 : 出力形式が 60/59.94/30fps の時
- ※2 : 出力形式が 50/25/24fps の時
WAT-3200 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| 電源・電源装置 | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途【DC12V-1Aスイッチング式ACアダプター】をお買い求め下さい。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-〇〇VPケーブル】や【YKS-〇〇HDVPケーブル】がお薦めです。 |
| 取付金具 | こちらの商品には取付金具は付属しておりません。本体の上下左右に三脚ネジ穴（1/4-20UNC）が備わっているアタッチメントが取り付けでき、三脚等への取り付けに対応します。取付金具が必要な場合は別途お買い求めください。 |
| レンズ | こちらの商品にはレンズは付属しておりません。レンズが必要な場合は別途お買い求めください。 対応レンズはCSマウントレンズの交換に対応し、DCアイリスにも対応します。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、HD-SDIに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】高感度3G-SDI/HD-SDIモノクロカメラ WAT-3200
スタンド・ブラケットは付属しますか？
本商品にはスタンド・ブラケットは付属しておりません。
1/4-20UNCのネジ穴が備わった三脚アタッチメントを本体上下左右に取り付けができ、防犯カメラ用の取付金具や市販の三脚等に取り付けが可能です。
【ダウンロード一覧】高感度3G-SDI/HD-SDIモノクロカメラ WAT-3200
仕様書 / 外形寸法図 / 取扱説明書 / ユーザーマニュアル ダウンロード
※メーカーサイトへのリンクとなります。
| 仕様書 | |
|---|---|
| 外形寸法図 | |
| 取扱説明書 | |
| ユーザーマニュアル |
