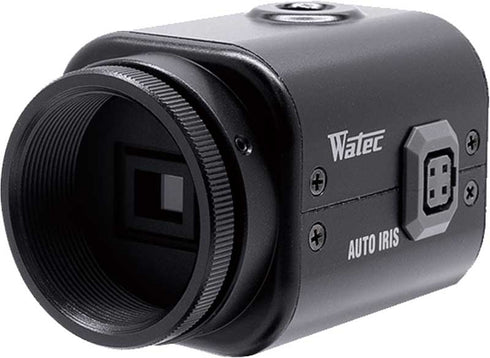

【WAT-3500】
多機能小型・高感度アナログモノクロカメラ
型番: WAT-3500
販売元: WATEC
- 高感度1/2.8型CMOSセンサーを搭載
- 最低被写体照度0.000007lxの超高感度モデル
- 高感度撮影に特化したモノクロカメラ
- DCアイリスとCSマウントに対応
- 多機能を別売の専用有線リモコンで制御可能
[納期区分] お取り寄せ：4～10営業日以内に出荷
WATEC製品はメーカー欠品時、長期納期を要する場合がございます。
事前に納期のご確認をお願い致します。
【商品説明】多機能小型・高感度アナログモノクロカメラ WAT-3500
高感度1/2.8型裏面照射型CMOSセンサーを搭載
WAT-3500はイメージセンサーにH1945×V1097の約2MP解像度を有する裏面照射型CMOSセンサーを搭載しています。
CVBS出力の為、出力解像度はアナログ出力解像度に切り出し、D1相当まで下がりますが、CVBSカメラとして圧倒的な高画質撮影能力を有します。
また、裏面照射型CMOSを採用することによって高感度化と低ノイズな映像を実現します。
最低被写体照度0.000007lxの超高感度モデル
WAT-3500は裏面照射型CMOSイメージセンサーの特性を活かし、優れた低照度撮影能力を有します。
AGC設定を「Hight」に、シャッター設定をOFFにした場合では0.0001Lx F1.4、AGC設定を「High」に、シャッター設定を×15にした場合には最低被写体照度0.000007lxという驚異の低照度撮影能力を実現しました。高感度性能を活かした暗所の撮影や天体の観測などに最適なモデルです。
OSD(オンスクリーンディスプレイ)による操作が可能
【RC-01により多彩な機能を制御可能】
WAT-3500は多彩な機能を設定可能なOSD機能を搭載しています。
別売りの有線リモコンRC-01を使用することによって画面上の設定メニューからカメラの設定変更が可能です。
多機能な性能を持つ高性能カメラ
WAT-3500は別売りの有線リモコンRC-01を使用することによって、シャッタースピードの変更やホワイトバランスの調整等の様々な設定が可能であり、撮影環境に合わせた調整ができます。
DCアイリス対応CSマウントレンズに対応
WAT-3500はレンズマウントにCSマウントを採用した小型カメラです。DCアイリスに対応することで、手動アイリスレンズだけでなく、DC駆動のオートアイリスレンズと組み合わせてご使用いただくことができます。
小型で薄い筐体デザイン
WAT-3500はWATECの象徴ともいえる代表的なデザインを踏襲した小型筐体を採用しています。
本体の上部と底部には1/4-20UNCのネジ穴を備え、一般的な三脚やカメラブラケットの取り付けが可能です。

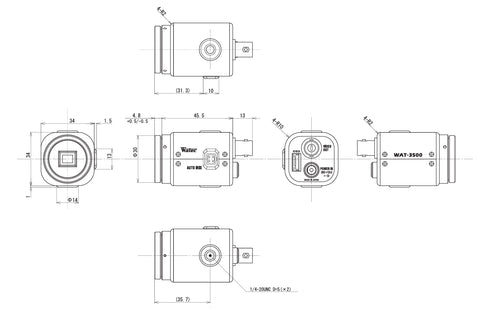

WAT-3500 本体寸法図

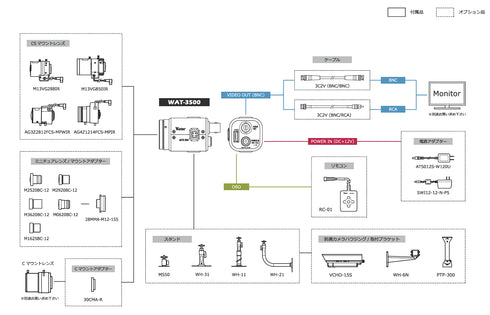

WAT-3500 接続イメージとオプション品
WAT-3500は多彩なオプション品に対応します。
オプション品につきましてはお気軽にお問い合わせください。
【多機能 小型・高感度アナログモノクロカメラ WAT-3500】のご紹介
WAT-3500は国内CCDカメラメーカーであり、超小型カメラ分野において世界のパイオニアでもあるWATEC（ワテック）製の小型・高感度モノクロカメラです。本体は34×34×45.5mmのWATECを代表する小型デザインで、DCオートアイリス機能に対応したCSマウントを備えます。市販のCSマウントレンズと組み合わせてご使用いただくことができ、幅広い使用用途に対応します。
WAT-3500はイメージセンサーにH1945×V1097の約2MP解像度を有する裏面照射型CMOSセンサーを搭載しています。CVBS出力の為、出力解像度は切り出され、アナログ出力解像度のD1相当まで下がりますが、CVBSカメラとして圧倒的な高画質撮影能力を有します。また、裏面照射型CMOSを採用することによって高感度化と低ノイズな映像を実現します。
さらに、従来モデルよりもさらに高感度性能を追求することで、最低被写体照度0.000007lxという驚異の低照度撮影能力を実現しました。この数値はデジタルスローシャッター（電子感度アップ）を使用した数値ではありますが、それでも圧倒的な暗視能力を有していると言えます。
機能面ではWDR機能やシャッタースピードの切り替え等、多彩な機能を備え、各機能は別売の専用リモコンRC-01により制御が可能です。
この様にWAT-3500は小型カメラの専門メーカーであるWATECが誇る超高感度仕様の小型モノクロカメラです。照明の無い環境下での撮影や天体観測を始め、産業用、工業用、研究用に大変お薦めのカメラです。
【仕様・アクセサリー】多機能小型・高感度アナログモノクロカメラ WAT-3500
WAT-3500 仕様
| ビデオ信号 | EIA |
| 撮像素子 | 1/2.8型 裏面照射型 CMOS イメージセンサ |
| 有効画素数 | 1945(H) × 1097(V) ※1 |
| セルサイズ | 2.9μm × 2.9μm |
| 撮像方式 | － |
| 同期方式 | 内部同期 |
| 走査方式 | プログレッシブ |
| 映像出力 | コンポジット：1.0V(p-p) 75Ω（不平衡） |
| セットアップレベル | 7.5IRE |
| 解像度 | 570TV本以上（画面中央） |
| 最低被写体照度 | 0.0001 lx F1.4 (AGC HIGH=72dB, Shutter=OFF) 0.000007 lx F1.4 (AGC HIGH=72dB, Shutter=x15) |
| S/N | 45dB 以上（AGC OFF=0dB、γ=1.0） |
| 機能設定 | OSD：リモコン |
| AEモード 電子シャッター |
x2、x3、x4、x5、x6、x7、x8、x9、x10、x12、x15(フレーム) |
| 1/30、1/60、1/120、1/180、1/240、1/300（秒） 1/500、1/1000、1/2000、1/5000、1/10000（秒） |
|
| AEモード 電子アイリス |
1/30 － 1/10000（秒） |
| x15 － 1/10000（秒） | |
| ホワイトバランス | － |
| AGC | [ON] :0－36dB(LOW)、0－50dB(MID)、0－72dB(HIGH) [OFF]:0dB |
| MGC | 0 － 72dB(5dB step) |
| Day/Night | － |
| ガンマ特性 | γ≒USER(レベル調整可能) |
| ビデオレベル | ― |
| ノイズリダクション | 3DNR OFF/ON レベル調整可能 2DNR OFF/ON レベル調整可能 3D+2DNR ON レベル調整可能 |
| ワイドダイナミックレンジ | WDR OFF/ON レベル調整可能、D-WDR OFF/ON レベル調整可能 |
| レンズアイリス | DC |
| 逆光補正 | BLC,HSBLC |
| 白点補正 | Up to 2046 pixels |
| 輪郭補正 | OFF/ON レベル調整可能 |
| 霧補正 | OFF/ON レベル調整可能 |
| デジタルズーム | ZOOM（x1.01 - x6.00）、PAN/TILT |
| プライバシーマスク | 8 masks |
| ミラー反転 | OFF、V-FLIP、H-FLIP、HV-FLIP |
| フリーズ | OFF/ON |
| 動体検出 | ― |
| ネガポジ反転 | ON/OFF |
| インターフェーズ | BNC（コンポジットビデオ）、電源入力、リモコン(RC-01) オートアイリス |
| 電源電圧 | DC+12V±10％ |
| 消費電力 | 2.52W（210mA） |
| 動作温度 / 保管温度 | -10℃－+50℃／-30 － +70℃ |
| 保管温度 / 保管湿度 | 95%RH 以下 (結露しないこと) |
| レンズマウント | CSマウント（バックフォーカス調整可能） |
| 重 量 | 約78g |
| 付属品 | WPDC12（DCプラグ）、六角レンチ |
| 取得規格 | FCC ※2 |
- 商品は品質改善の為、予告なく仕様が変更となる場合がございます。
- ※1．ビデオ規格に合わせて切り出して出力されます。
- ※2．CE規格は取得していません。
WAT-3500 アクセサリー
こちらの商品に対応した主なアクセサリーカテゴリーの一覧です。必要なアクセサリーがありましたら別途お買い求めください。
| 対応アクセサリー | 説明 |
|---|---|
| 電源・電源装置 | 本商品には電源は付属しておりません。 常時電源を取る場合、 別途【DC12V-1Aスイッチング式ACアダプター】をお買い求め下さい。 |
| ケーブル | こちらの商品には配線ケーブルは付属しておりません。配線ケーブルが必要な場合は別途お買い求めください。組み合わせにお薦めの商品は【YKS-〇〇VPケーブル】や【DCV-〇〇ケーブル】がお薦めです。 |
| 取付金具 | こちらの商品には取付金具は付属しておりません。本体の上下に三脚ネジ穴（1/4-20UNC）が備わっております。取付金具が必要な場合は別途お買い求めください。 |
| レンズ | こちらの商品にはレンズは付属しておりません。レンズが必要な場合は別途お買い求めください。 対応レンズはCSマウントレンズの交換に対応し、DCアイリスにも対応します。 |
| コネクタ | 接続に際して、変換コネクタが必要な場合は別途お買い求めください。 |
| レコーダー | こちらの商品を録画するには、CVBSに対応したデジタルレコーダーを別途お買い求めください。 |
上記アクセサリー以外にも様々な周辺機器・アクセサリーをお取り扱いしております。【周辺機器・アクセサリー】のカテゴリーもぜひご覧ください。
【FAQ・よくあるご質問】多機能小型・高感度アナログモノクロカメラ WAT-3500
スタンド・ブラケットは付属しますか？
本商品にはスタンド・ブラケットは付属しておりません。1/4-20UNCのネジ穴を本体上部、底部に備えておりますので、防犯カメラ用の取付金具や市販の三脚等に取付が可能です。
