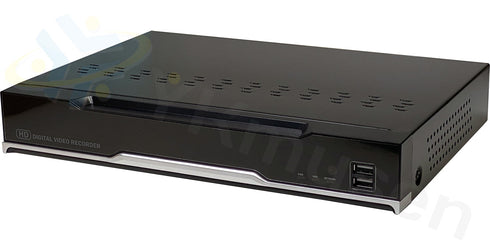

【YKS-TN5004AHD-T】
H.265・5MP対応業務用
ハイブリッド高機能4ch監視用デジタルレコーダー

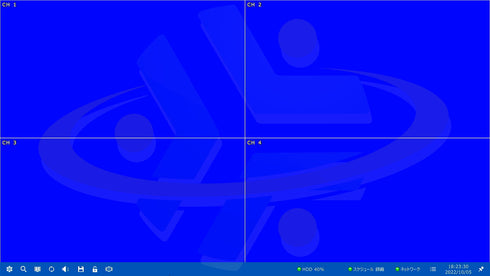

YKS-TN5004AHD-Tは画面4分割器を搭載し、最大4台までの対応する防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像を表示することはもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切り替えてモニターすることも可能です。

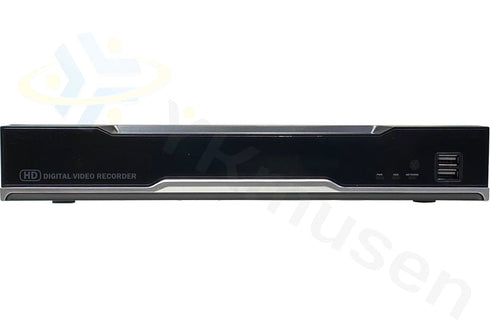

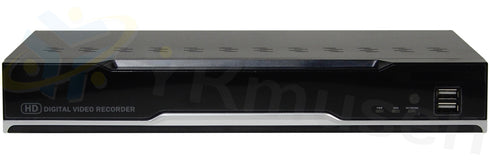

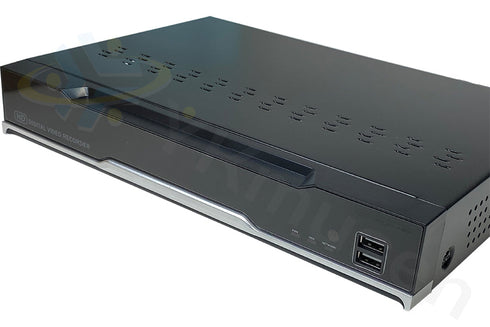

YKS-TN5004AHD-Tは本体から操作パネルを省き、スマートなデザインに仕上げました。また、操作パネルがないので不用意に操作されることを未然に防ぐことができます。

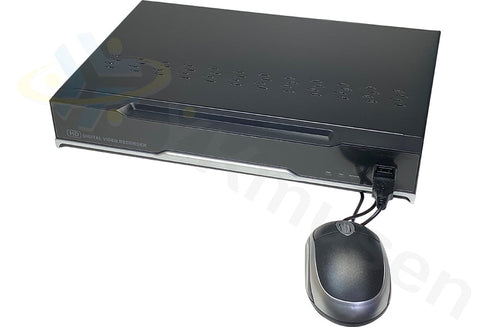

YKS-TN5004AHD-Tの操作はUSBマウスによる操作に対応します。操作パネルと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。

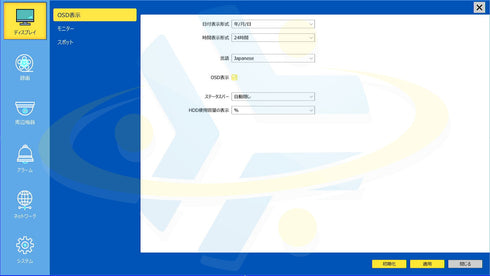

YKS-TN5004AHD-Tは洗練された日本語メニュー表示を採用しています。難しい設定は不要で、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

【録画解像度設定】
■5MP・4MP対応防犯カメラ録画解像度
[ 5MP：2560×1920 / 4MP：2560×1440 / 720P：1280×720 ]
■2MP対応防犯カメラ録画解像度
[ 1080P：1920×1080 / 720P：1280×720]
■1MP対応防犯カメラ録画解像度
[ 720P：1280×720 ]
■アナログ防犯カメラ録画解像度
[ 960H：960×480 / D1：720×480 ]

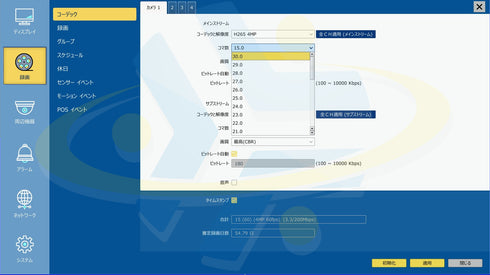

【録画フレームレート設定】
カメラごとに[ 1～30fps ] まで任意のフレームレートを割り振ることができます。
5MP解像度のみ [ 1～20fps ] になります。
割り振ることができるフレームレートの合計は5MPでは4ch合計50fps、4MPでは4ch合計60fps、1080P / 720P / 960H / D1は4ch合計120fpsになります。

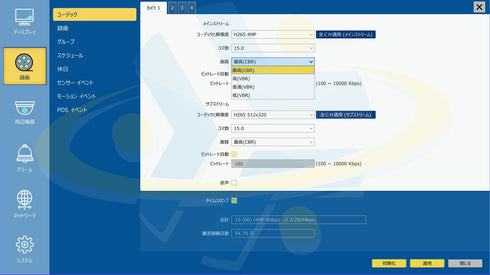

【録画画質設定】
[ 低 / 普通 / 高 / 最高（4段階）]

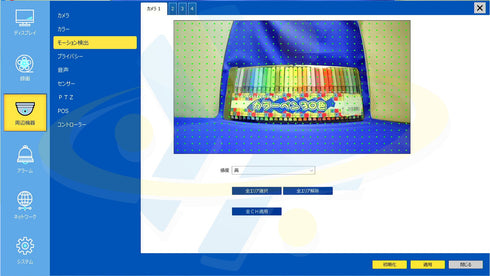

【モーション検知設定画面】 各カメラ毎に検知感度の設定、検知エリアの設定が可能です。
検知感度は [ 低 / 中 / 高 ] の3段階から設定ができ、
検知エリアは画面上の任意のエリアに設定できます。

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

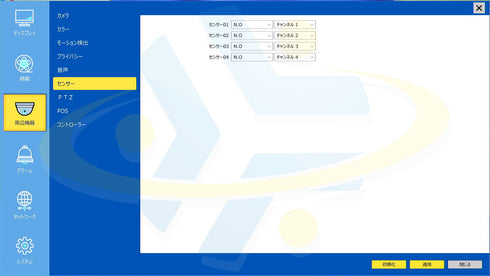

【センサー設定画面】
各カメラ毎にアラーム入力タイプを設定できます。（N.O / N.C）

録画画質や録画フレームレートの設定、検知後録画時間（5秒～60秒）、 検知前録画時間（プリアラーム録画／0秒～10秒）の設定ができます。

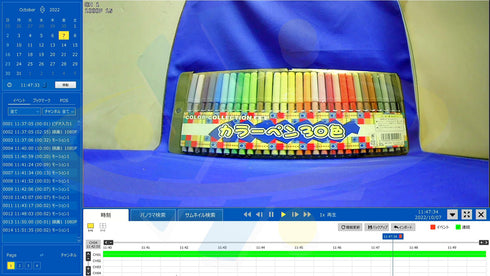

【カレンダー検索】
カレンダーから録画データのある日を指定することで時間軸が表示され、再生したい時間帯を選択すると再生が開始されます。

【時間検索】
日付選択後、再生を開始したい時刻を設定することで瞬時にその時間から再生を開始できます。

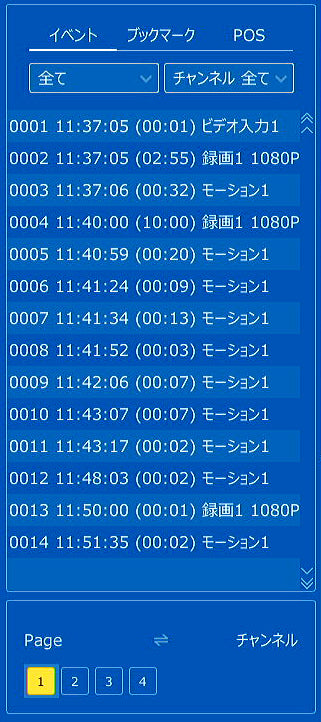

【イベント検索】
モーション検知、センサー検知等のイベントログから再生ができ、日付選択後、イベント検索を行うとイベント発生時間の一覧が表示され、再生を行いたいログ・時間を選択することで瞬時に再生を開始できます。

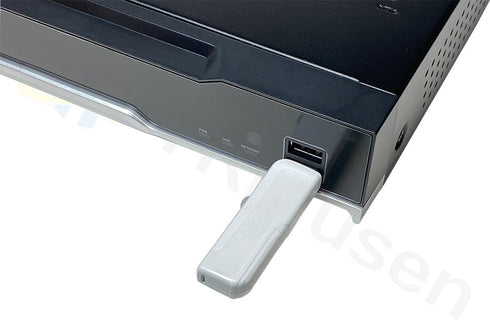

YKS-TN5004AHD-Tは録画したデータを簡単にUSBフラッシュメモリーにバックアップすることができます。また、バックアップしたデータは専用ファイル形式で保存するか、AVI形式で保存するかも設定ができ、専用ファイル形式で保存した場合には再生プログラム付でバックアップされ、AVI形式で保存した場合にはWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

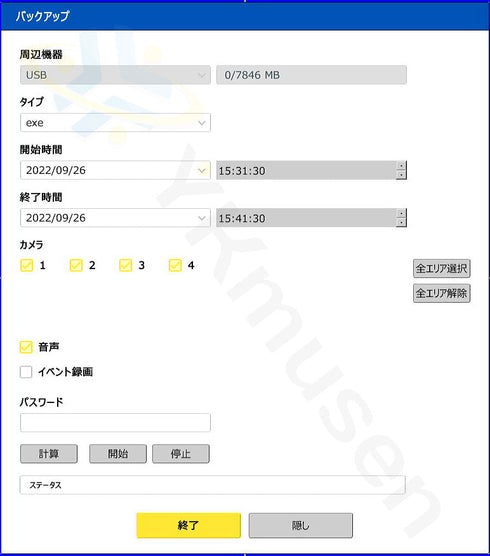

【バックアップ画面】
バックアップの開始時間、終了時間、バックアップ対象のカメラchを指定し、バックアップを行います。

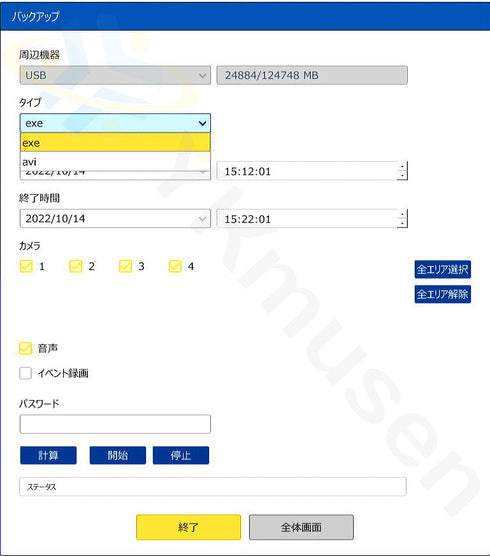

【バックアップ画面/ファイル形式】
バックアップファイル形式の選択も可能で、専用ファイル形式（exe）でバックアップを行うか、AVI形式の汎用形式でバックアップするかを選択できます。

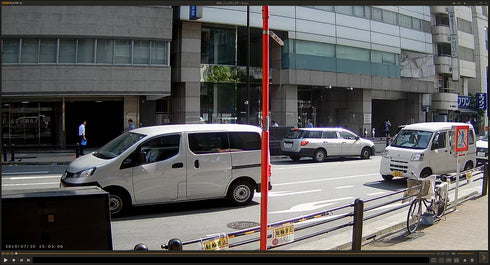

【AVI形式でバックアップしたファイルをWindows Media Playerで再生】 画像のように再生することができます。画像では表示されていませんがAVI形式でバックアップした場合でも日付時刻が表示されます。

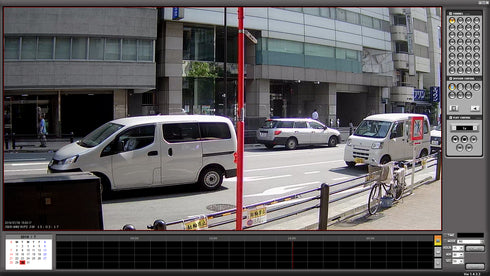

【専用ファイル形式でバックアップしたファイルを専用再生ソフトで再生】
専用ファイル形式でバックアップを行うと、再生用ソフト付でバックアップされます。バックアップしたファイル（exeファイル）を開くと、自動でバックアップファイルを読み込み、画像のようにソフト上から再生ができます。ソフト上ではAVI変換などは出来ませんが、日付時刻付きでスナップショット（静止画）保存することができます。

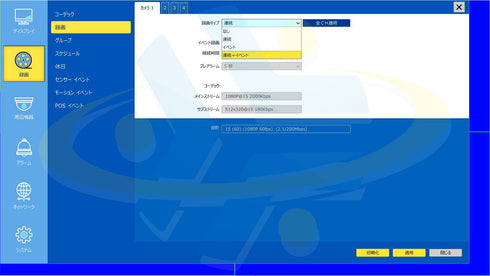

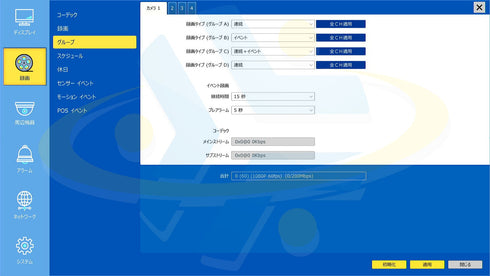

【グループ設定画面】
4パターンのグループ（録画動作）を設定できます。各グループでは録画タイプの設定ができます。

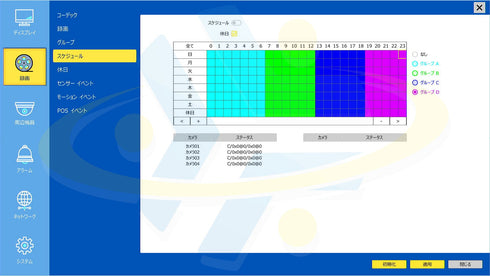

【スケジュール録画詳細設定画面】
曜日単位、時間単位で任意のグループ（録画動作）を設定することができるので、応用力の高い録画設定をすることができます。

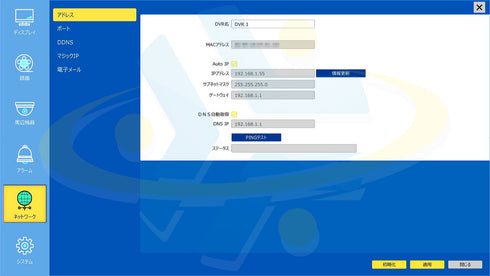

【ネットワーク設定画面】
ネットワーク設定（ルーターの設定も必要です）を行うことで、ネットワークを使用した遠隔監視が利用可能になります。

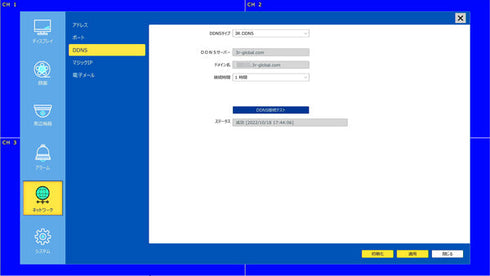

【DDNS設定画面】
レコーダーに付与されているDDNSを利用することで、固定IPアドレスを取得せずにネットワーク機能が利用可能です。

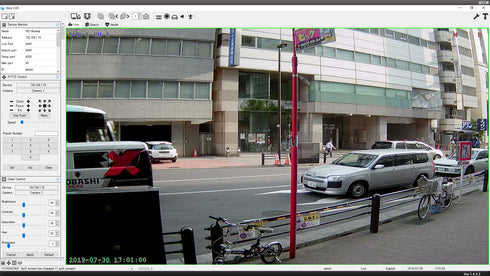

【ブラウザによるネットワークライブ監視画面】
ブラウザによるネットワークライブ監視画面です。ネットワークライブ監視ではH.264による高画質ライブ監視を行うことができます。また、YKS-TN5004AHD-T側に音声マイクを取り付けた場合、遠隔地の音声を聴くことができます。この他、スナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。

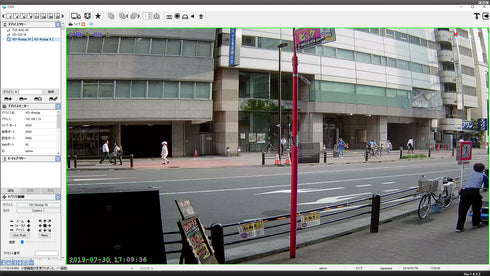

【CMSによるネットワークライブ監視画面】

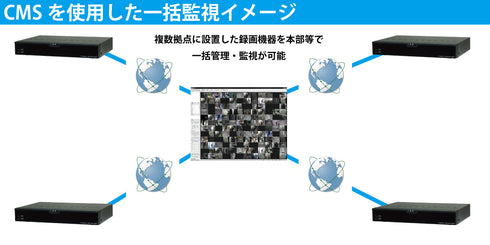

CMSによるネットワークライブ監視画面です。CMSを使用することで、ネットワークライブ監視や遠隔再生、録画データのバックアップを行うことができ、また、複数拠点に設置したYKS-TN5004AHD-TをCMS上に登録することで一括で監視・管理することができます。複数拠点にYKS-TN5004AHD-Tを設置し、一括で管理を行いたい場合に大変便利な機能です。YKS-TNシリーズ共通CMSの為、同シリーズを使用の場合は一括管理が可能です。

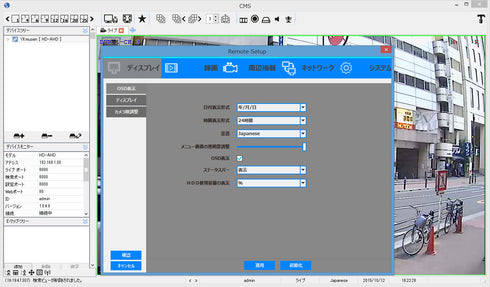

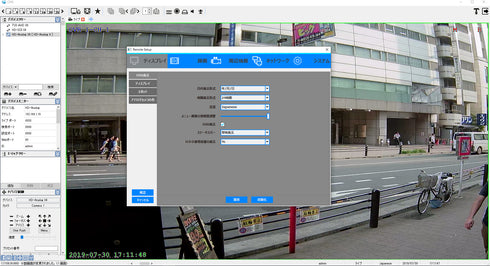

【遠隔設定画面】
ネットワーク経由でYKS-TN5004AHD-T本体の設定を変更することができます。遠隔地から録画スケジュールの変更等も出来るので、定期的に設定を変更したい場合に大変便利です。

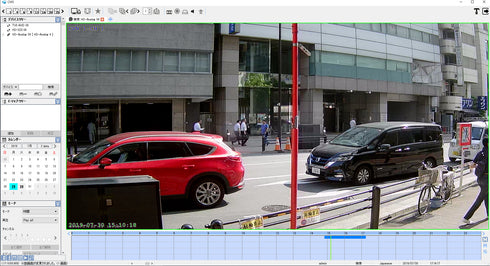

【ネットワーク再生画面】
ネットワーク再生画面ではカレンダーから日付を選択することで時間軸が表示され、任意の時間帯から再生、バックアップを行うことができます。

YKS-TN5004AHD-TはメーカーによるダイナミックDNSサービスをご用意しております。 サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

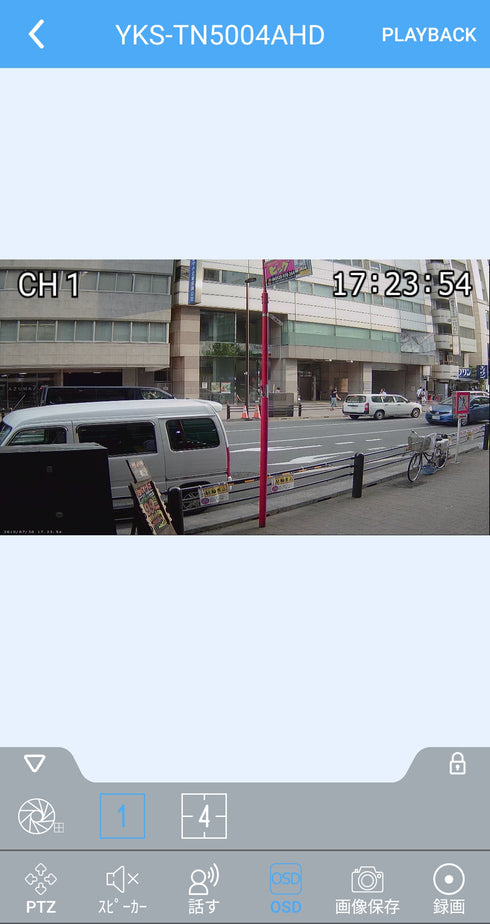

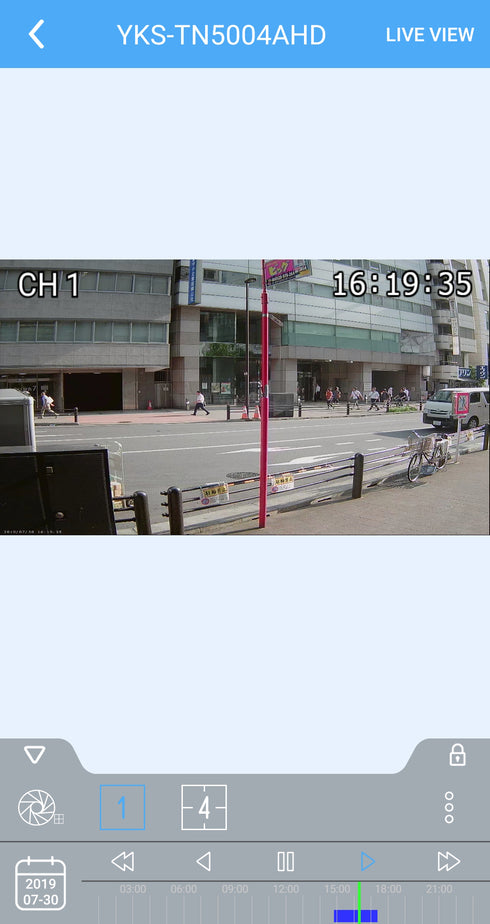

YKS-TN5004AHD-TはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。遠隔モニタリングは4画面一括表示、1画面表示に対応します。また、遠隔での再生を行うこともでき、カレンダーから日付、時刻を選択することで、遠隔再生を行うことができ、再生も4画面一括再生、1画面再生が可能です。

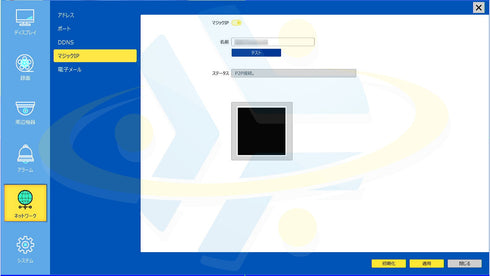

任意の名前を入力してテストをクリックするとP2Pが確立され、画面上にQRコードが表示されます。

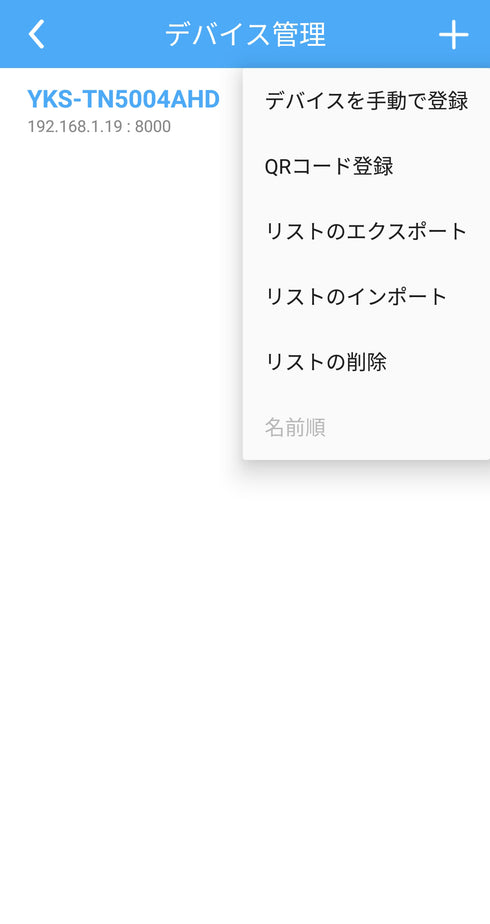

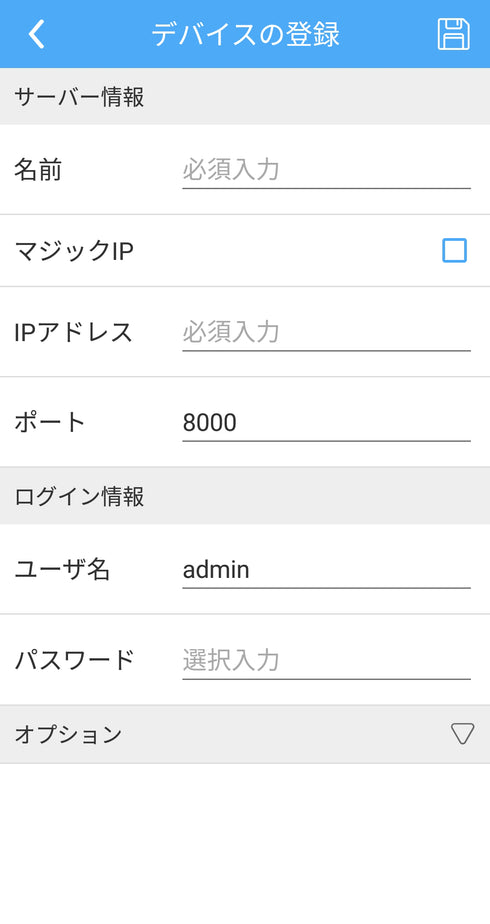

【スマートフォン・タブレットの場合】
QRコードを読み取るか、設定した名前を入力するだけでP2P機能による遠隔モニタリングが可能です。

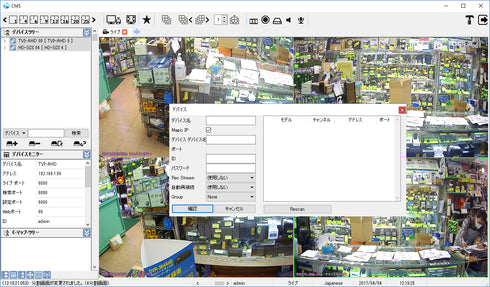

【CMSの場合】
設定した名前名前を入力することでP2P機能による遠隔モニタリングが可能になります。

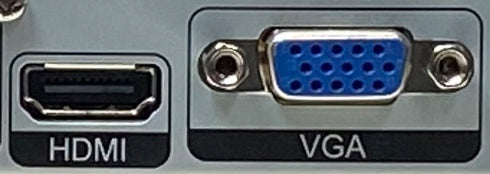

YKS-TN5004AHD-TはHDMIとVGA映像出力端子を備えています。HDMI出力ではフルHD表示が可能なので、良質な映像で監視することができます。

※本商品はVGA/HDMI出力専用となります。アナログビデオ出力機能は備わっておりません。

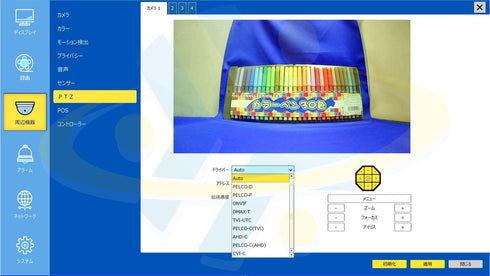

YKS-TN5004AHD-Tは同軸ケーブルを介して防犯カメラのOSDメニューを制御する機能である【UTC】に対応しています。UTC対応の防犯カメラと組み合わせて使用することで、PTZコントロール画面にてOSD制御ができ、電動バリフォーカルレンズモデルの場合は、さらにズーム、ワイド、フォーカス調整を行うことができます。また、その他にもRS485制御によりPELCO-P / PELCO-Dを始め、様々なプロトコルに対応したPTZコントロール機能を搭載していますので、対応するPTZカメラを接続することでYKS-TN5004AHD-T経由でPTZコントロールを行うことができます。もちろんネットワーク経由による遠隔PTZコントロールを行うこともできます。

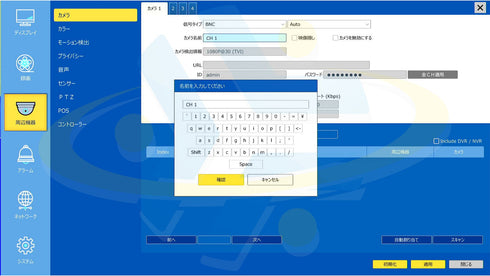

YKS-TN5004AHD-Tはカメラ毎に最大14文字までのタイトルを入力することができます。

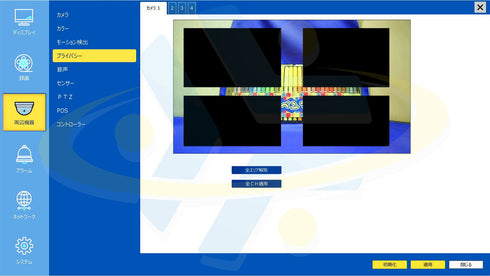

YKS-TN5004AHD-Tは各カメラ映像に任意のサイズで4か所までプライバシーマスクを挿入することができます。プライバシーマスク機能により、プライバシーに配慮した監視録画を行うことができます。

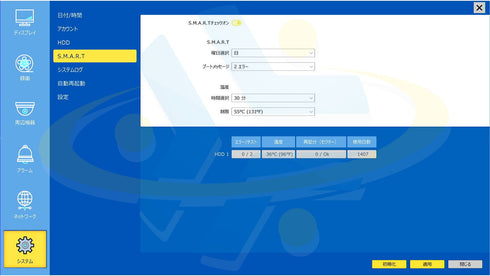

YKS-TN5004AHD-TはS.M.A.R.T機能を搭載し、HDDを自己診断する機能を搭載しています。HDDの状態を把握することができ、交換時期の一つの目安にもなります。

※予期せぬHDDクラッシュが発生する場合もございます。

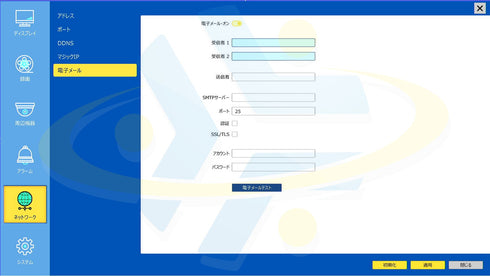

YKS-TN5004AHD-Tはネットワーク設定及びメール設定を行うことで、センサー検知、モーション検知、ビデオロス、S.M.A.R.T異常時に設定したメールアドレスに電子メール送信をすることができます。

YKS-TN5004AHD-Tは停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので防犯用として安心してご使用いただけます。

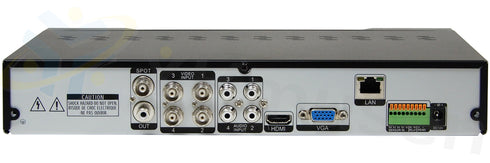

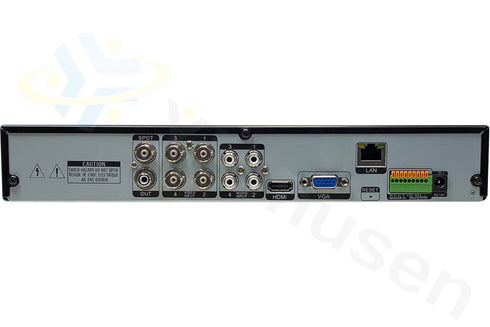

• 映像入力端子×4(BNC-J)
• 音声入力端子×4(RCA-J)
• SPOT出力（4分割固定アナログ出力）
• 音声出力端子×1(RCA-J)
• HDMI出力端子
• VGA出力端子

• LANポート
• アラーム入力端子(1-4/GND）
• アラーム出力端子
• RS485端子
• DC12V電源入力端子
