【YKS-HY500B】
6in1フルHD屋外設置対応バレット型小型HD-SDI監視カメラ

YKS-HY500Bは映像規格多方式に対応した6in1モデルとなります。 HD-SDI規格を始め、EX-SDI、AHD、HD-TVI、HDCVI、CVBS(アナログ)の6つの映像規格に対応した6in1カメラです。組み合わせる録画機器に応じて映像方式を切り替えて使用することができるのでマルチにご活用いただくことができます。

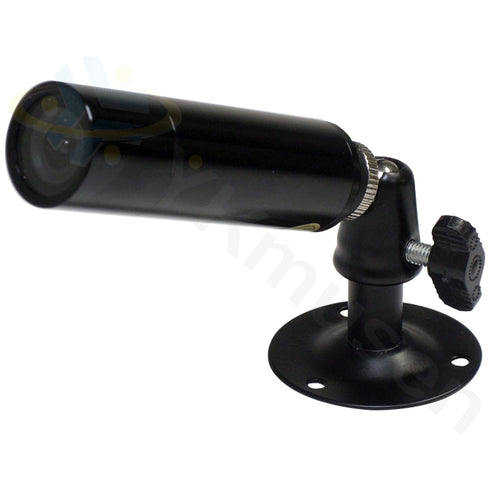

YKS-HY500BはPanasonic製1/3インチ2MP CMOSイメージセンサーを搭載したバレット型のフルHD監視カメラです。200万画素オーバーの画素数を余すことなく発揮したフルハイビジョン映像(Full HD/1920×1080P)を実現し、フルハイビジョンによる高精細な監視映像を提供します。

YKS-HY500Bはボックス型カメラや他の大型～中型HD-SDI監視カメラと遜色ない撮影能力を備えた小型カメラです。φ23×D79.5(mm)のコンパクトなバレット型(筒型)なので、設置の仕方によっては目立たずに設置することが可能です。レンズにはf3.6mmの3メガピクセル用ボードレンズを採用しています。

YKS-HY500Bは防水仕様(IP66)なので屋外への設置が可能です。
背面のケーブル類等をしっかりと防水処理することで屋外設置にも対応します。

YKS-HY500Bは暗くなると自動的に白黒撮影に切り替え、感度を増幅して撮影を行うことができるDay&Nightモードを搭載しています。

※切替は自動、手動、カラー固定、白黒固定が可能です。
※赤外線には対応しておりません。
※デジタルスローシャッター機能により、さらに感度を上げることができます。

▲カラー映像・白黒映像のイメージ（参考画像）です。

YKS-HY500Bは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

【3次元ノイズリダクション機能比較画像】
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

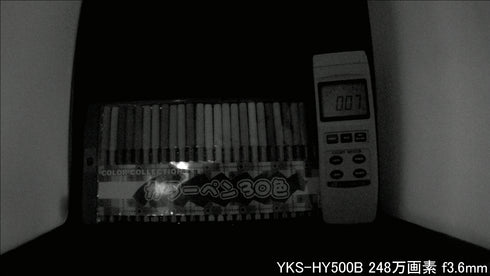

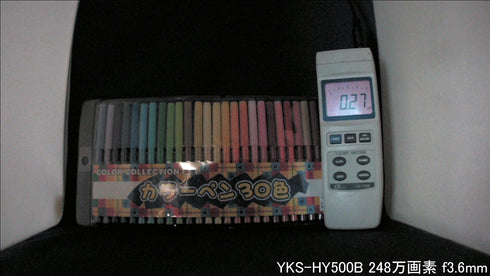

YKS-HY500Bはデジタルスローシャッター機能を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。AUTO～最大32倍まで設定することができ、32倍時には最低被写体照度はカラー時：0017Lux、白黒時：0.0008Luxという超高感度撮影が可能になります。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。
その為、動きの速い被写体を監視する場合には不向きとなります。

YKS-HY500BはWDR(ワイドダイナミックレンジ)機能を搭載しています。WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

【WDR機能比較画像】
明暗差のある環境で実際に撮影した画像です。左がWDR機能OFFの画像、右がWDR機能ONの画像です。
WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

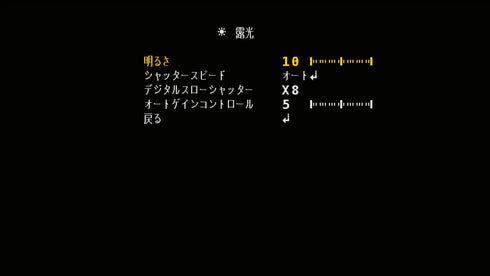

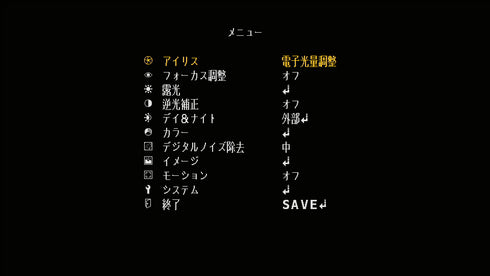

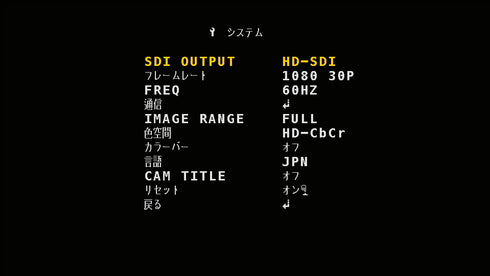

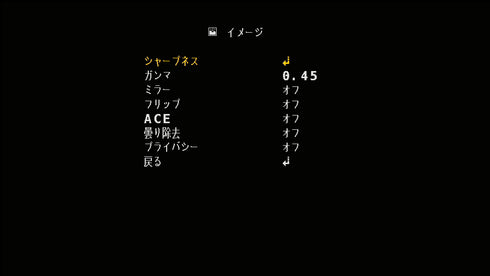

YKS-HY500BはOSD(オンスクリーンディスプレイ)機能を搭載しています。 多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-HY500Bは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域を最大16ヶ所までマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

YKS-HY500Bは上記でご紹介した機能以外にも多彩な機能を搭載しています。
・カメラタイトル…8英数字でカメラタイトルを設定できます。
・ミラー機能…監視映像を上下左右反転させることができます。
・DEFOG機能…霧対策設定ができます。

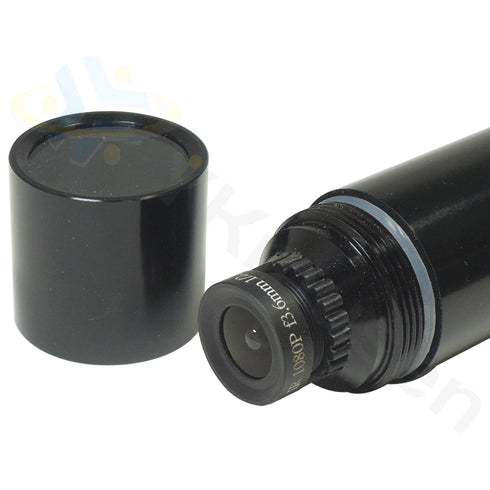

f3.6mmの2メガピクセル用ボードレンズを搭載しています。

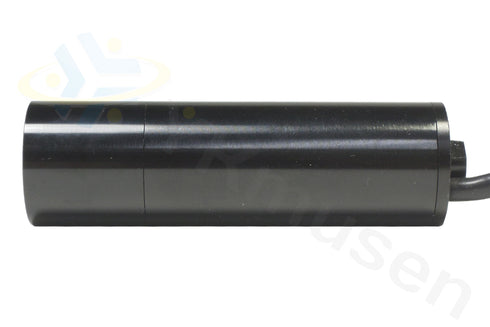

直径は23mm、全長は79.5mmとコンパクトサイズを実現しています。

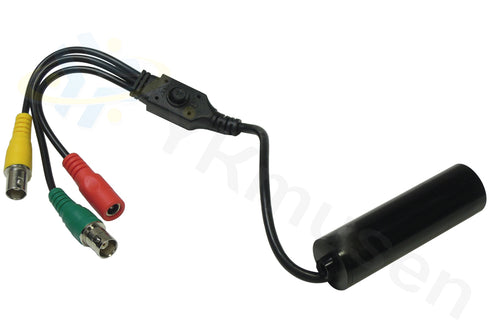

本体背面よりケーブルが出ています。 ケーブル長は約30cmとなり、途中約12cm部分にOSD操作スイッチが備わっており、 それより先でケーブルが3本に分岐し、HD-SDI/EX-SDI出力端子（緑色）と AHD/HD-TVI/HDCVI/CVBS出力端子（黄色）、DC端子（赤色）に分岐します。

HD-SDI/EX-SDIカメラとして使用する場合は緑色端子の映像出力を使用し、 AHD/HD-TVI/HDCVI/CVBSカメラとして使用する場合は黄色端子の映像出力を使用します。
